Предмет: Физика, автор: exluzivegirl

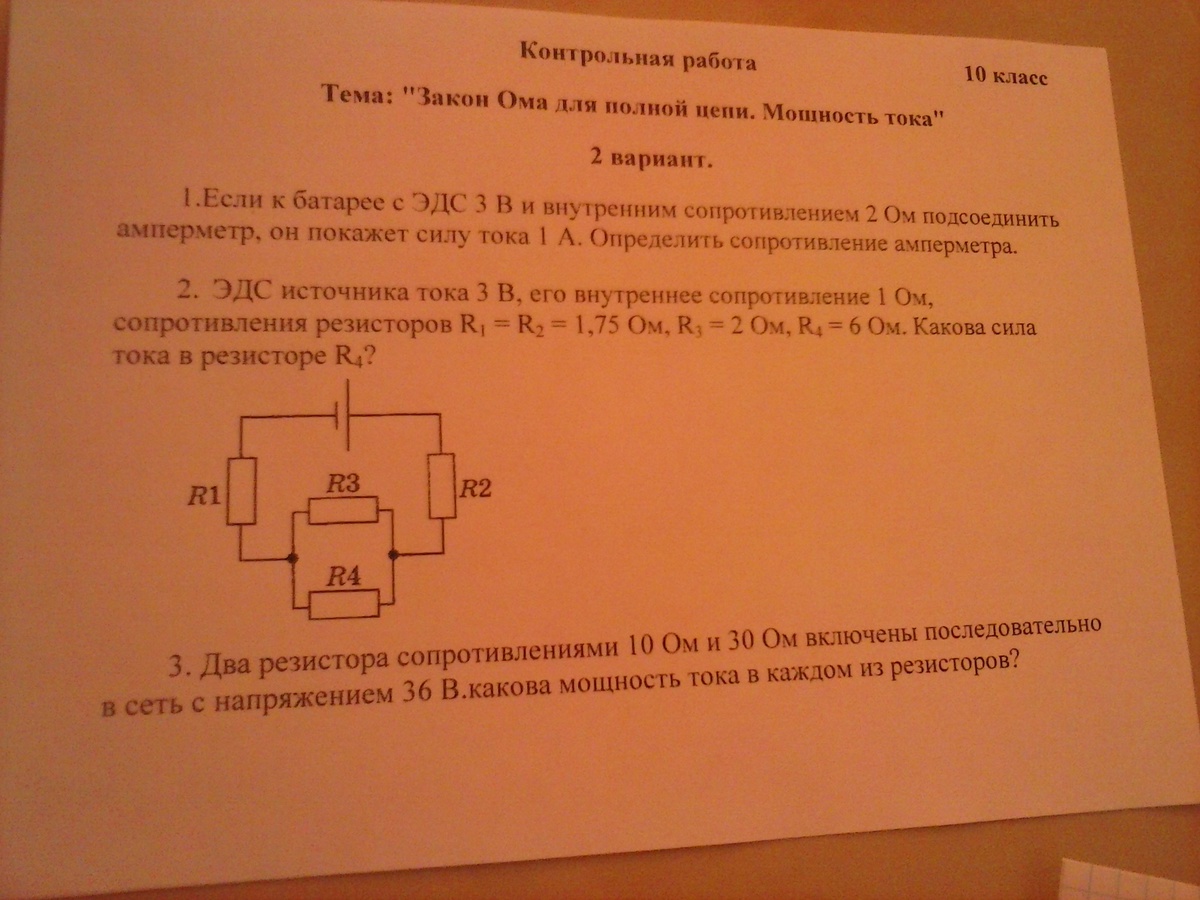

ЭДС источника тока 3 В, его внутреннее сопротивление 1 Ом, сопротивления резисторов R1=R2=1,75 Ом, R3=2 Ом, R4=6 Ом. Какова сила тока в резисторе R4?

Приложения:

Ответы

Автор ответа: antpu238

найдем ток протекающий по всей цепи (ток через R1, R2 и через параллельно соединенные R3,R4 одинаков).
$I= \frac{U_0}{R_1+ \frac{R_3R_4}{R_3+R_4}+R_2+r_{in} }$
r_in - это внутреннее сопротивление источника = 1 Ом.
Так как этот же ток течет через параллельные R3,R4, то найдем падение напряжение на них.
$U_{34}=I \frac{R_3R_4}{R_3+R_4}$
Это напряжение падает и на R3, и на R4. Тогда найдем ток I4.
$I_4=U_{34}/R_4= \frac{IR_3}{R_3+R_4}$

exluzivegirl: а ты можешь подобно первую расписать?

antpu238: закон Ома. Ток - есть эдс, деленное на полное сопротивление. Полное сопротивление это сумма всех последовательных сопротивлений - это внутреннее сопротивление, R1, R2 и два параллеьных R3,R4. Общее сопротивление двух параллельных R=R3*R4/(R3+R4)

exluzivegirl: спасибо!)
