Предмет: Физика,
автор: alla192

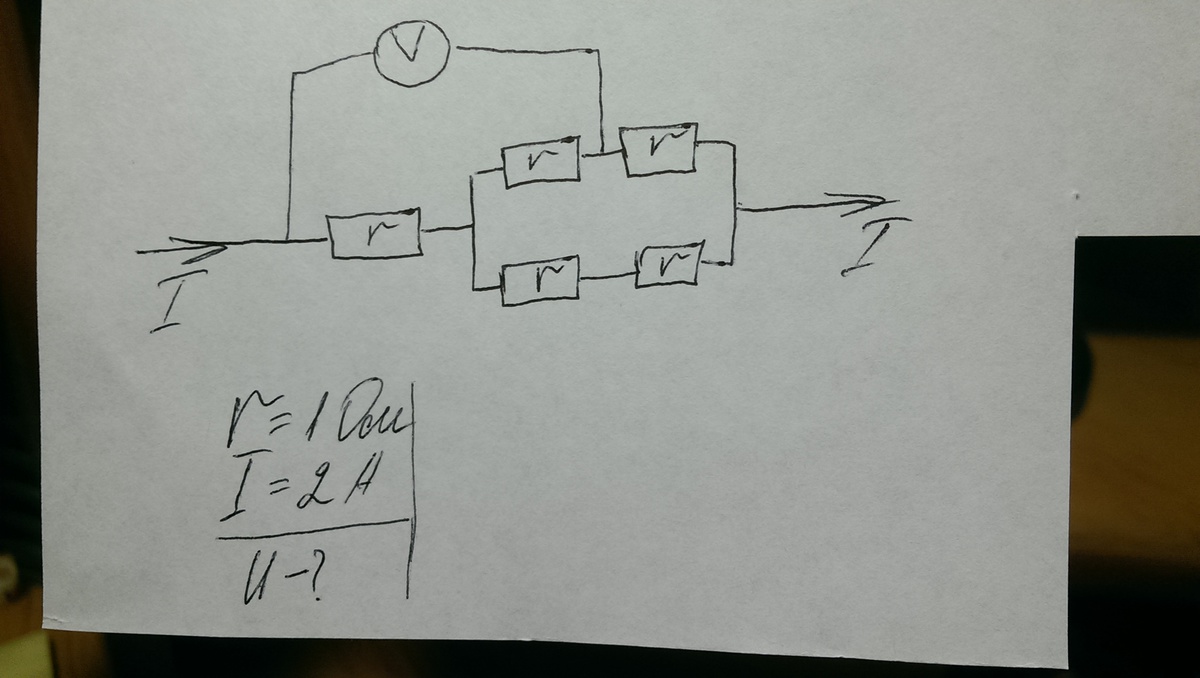

Пять одинаковых резисторов соединены как показано на схеме(см. изображение), r=1ом. Сила тока в цепи I=2 А. Найдите идеальное напряжение на вольтметре.
Приложения:
Ответы
Автор ответа:
0

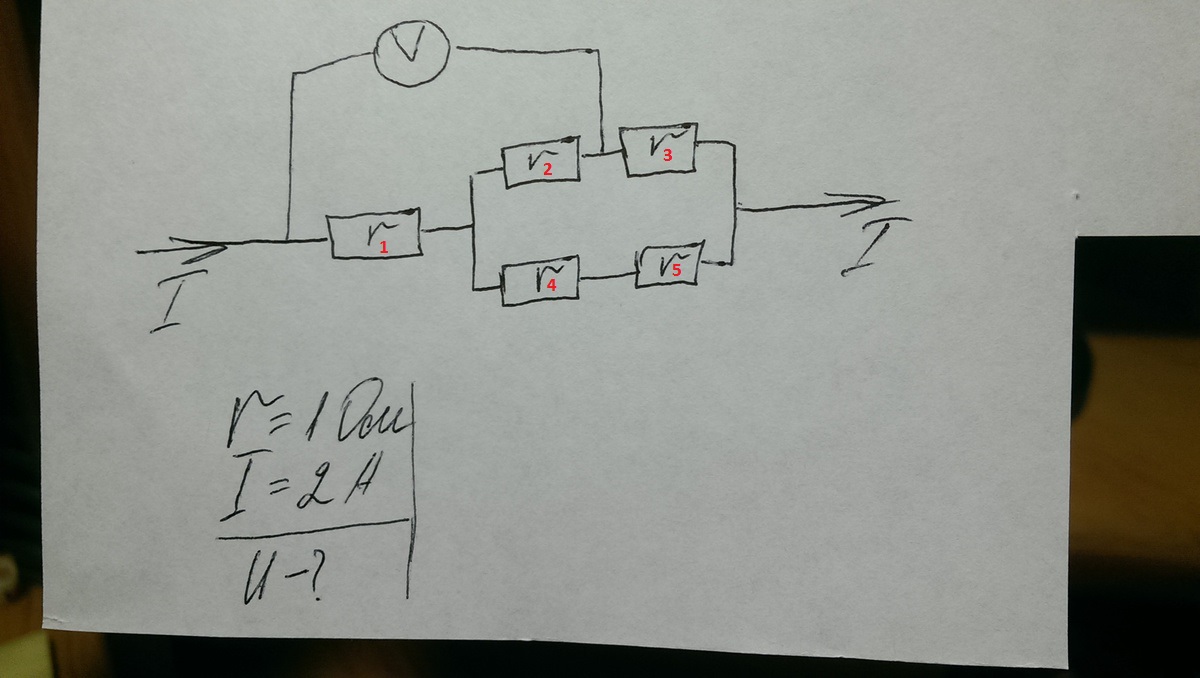

Ur1=Ir1*R1=2*1=2V
Так как все r одинаковые то ток Ir2r3=Ir4r5=2/2=1A
Ur2=Ir2*R2=1*1=1V
Напряжение на приборе равно Ur1+Ur2=2+1=3V
Так как все r одинаковые то ток Ir2r3=Ir4r5=2/2=1A
Ur2=Ir2*R2=1*1=1V
Напряжение на приборе равно Ur1+Ur2=2+1=3V
Приложения:
Автор ответа:
0
R1=R2=R3=R4=R5=1 Ом I=2 А U12- ?
U12=U1+U2
U1=I1*R1=2*1=2 В
I2=I/2=1А
U2=I2*R2=1*1=1В
U12=3 В
U12=U1+U2
U1=I1*R1=2*1=2 В
I2=I/2=1А
U2=I2*R2=1*1=1В
U12=3 В
