Помогите срочно!!!!
Рассчитать эквивалентное сопротивление цепи.

Два типа соединения:
 последовательное и параллельное
При последовательном R = r1+r2...
При параллельном 1/R = 1/r1 + 1/r2 + r/r3

Для начала, когда решаешь, нужно понять что с чем и как соединено

R = 5 + 4 + (5*3)/(5+3) = 11Ом

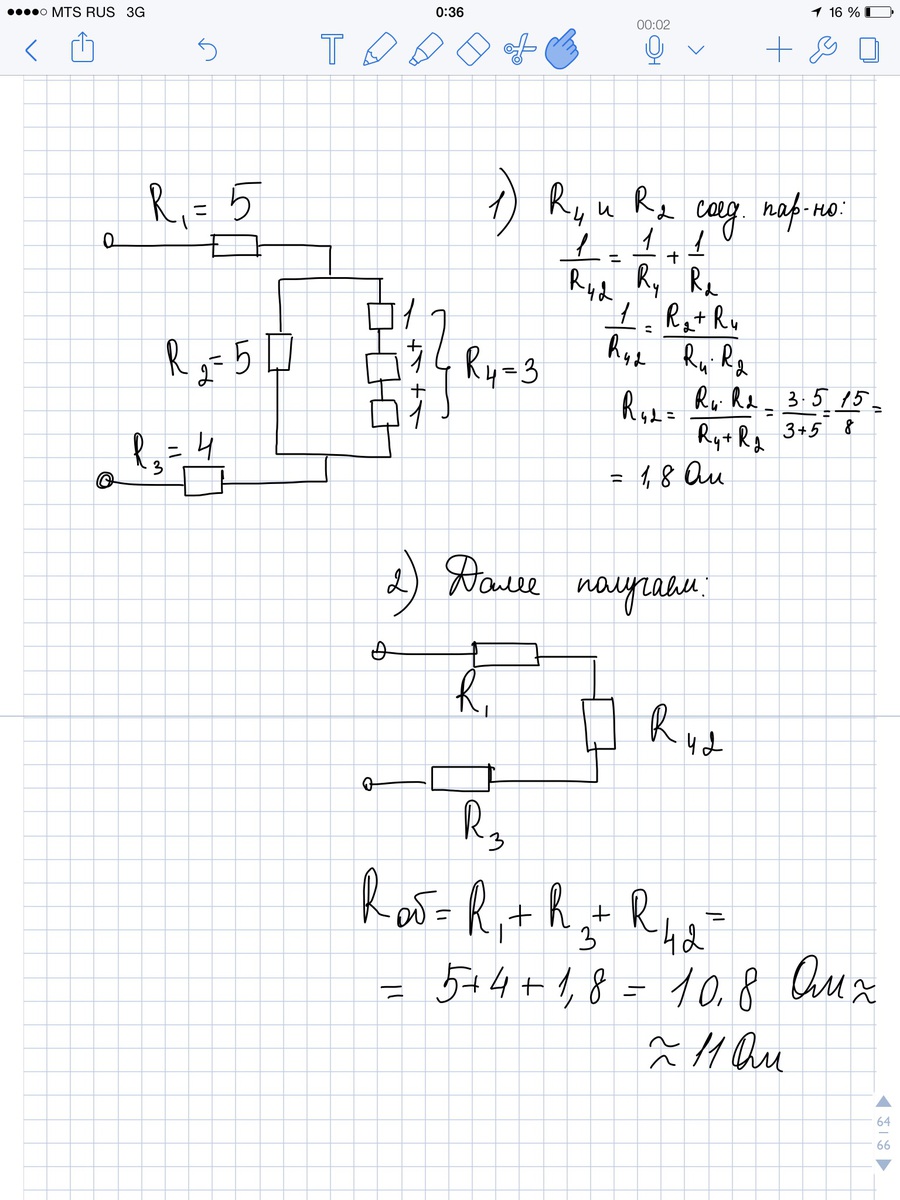

Решение во вложении............
