Предмет: Физика, автор: orangeboxkeegean

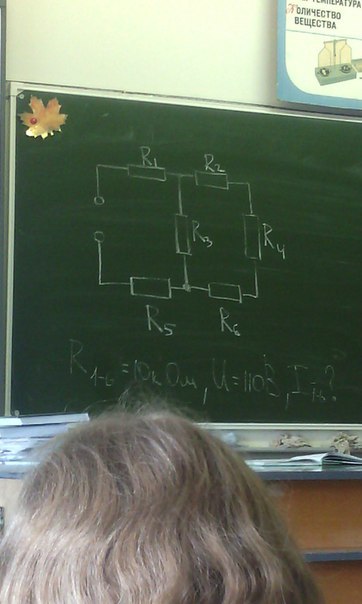

Решите плиз срочно. Не понимаю как делать

Приложения:

Ответы

Автор ответа: Exponena

Последовательное и параллельное соединение проводников. Если навскидку, то так:
$R=R_1+R_5+(R_3||(R_2+R_4+R_6))=10+10+(10||(10+10+10))newline =20+(10||30)=20+ frac{10*30}{10+30}=20+ frac{300}{40}=20+7,5=27,5$ кОм
Ток в цепи равен напряжение делить на общее сопротивление
$I=U/R=110/(27,5*10^3)approx 4*10^{-3}$ А=4 мА.
Это ток через 1-е и 5-е сопротивления. далее он ветвится
U₃=U-(U₁+U₅)=U-(IR₁+IR₅)=110-(4*10⁻³*10⁴+4*10⁻³*10⁴)=110-4*20=30 В
Ток через R₃
I₃=U₃/R₃=30/10⁴=3*10⁻³ А=3 мА.
I₂=I₄=I₆=I-I₃=4-3=1мА

Автор ответа: Exponena

А раньше чем думал?

Автор ответа: Exponena

Это сокращенное обозначение сопротивление параллельно соединенных элементов. Т.е. R1 || R2 сопротивление параллельно соединенных R1и R2

Автор ответа: Exponena

R1 || R2=(R1*R2)/(R1+R2)

Автор ответа: Exponena

Чтобы формулу короче записать

Автор ответа: orangeboxkeegean

Да все спасибо, я уже разобрался сам))
