Предмет: Физика, автор: Kust1que

помогите написать уравнение по 1 и 2 закону Кирхгофа

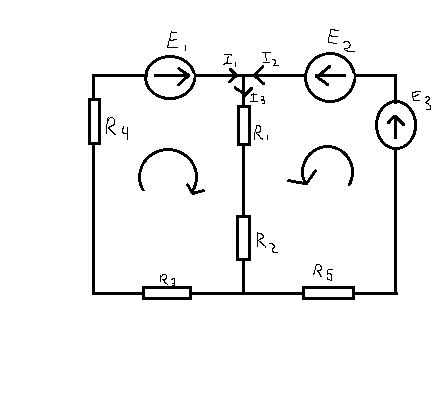

Дано:
R1=2
R2=5
R3=7
R4=1
R5=4
E1=10
E2=8
E3=13
Rв=0
Написать:
уравнение по 1 и 2 закону Кирхгофа
Пожалуйста

Приложения:

Ответы

Автор ответа: Waltherl

$frac{E1-U}{R3+R4}- frac{U}{R1+R2} + frac{E2+E3-U}{R5} =0$ - по первому закону Кирхгофа.
$left { {{I1*(R3+R4)+(I1+I2)*(R1+R2)=E1} atop {I2*R5+(I1+I2)*(R1+R2)=E2+E3}} right.$ - по 2 закону Кирхгофа, где I1 - ток первого контура, I2 - ток второго контура (контуры слева на право).
