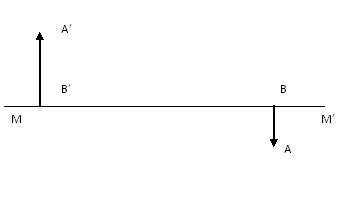

На рисунке показаны главная оптическая ось ММ’ линзы, предмет АВ а его изображение А’В’. Определите построением положение оптического центра и фокусов линзы.

Соединяем концы векторов, изображенных на рисунке и получаем точку О - оптический центр линзы.
Рисуем изображение собирающей линзы.

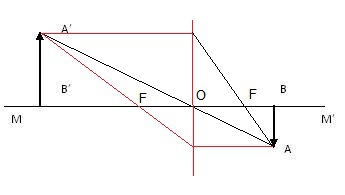

И далее, используя правило : "Луч, идущий параллельно, после преломления идет через фокус" построением получаем изображения обоих фокусов (см. чертеж)

спасибо огромное)
