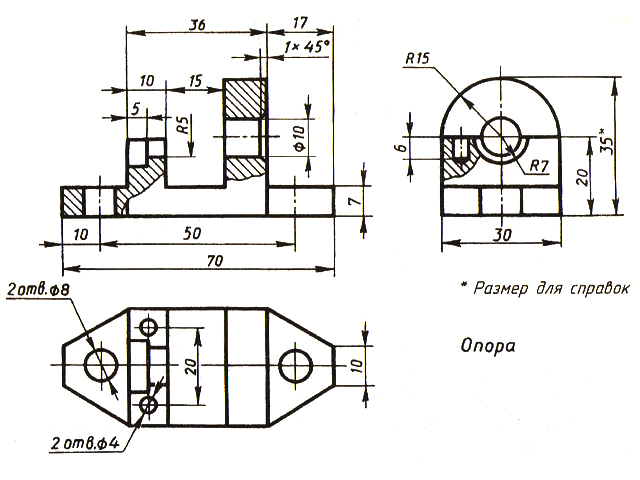

1) Какие изображения даны на чертежах (дайте названия видам и разрезам)?
2) С какой целью даны разрезы? Что они выявляют? Сколько отверстий в детали?
3) Сколько фасок у детали? Каковы их размеры?
4) Какими размерами надо воспользоваться, чтобы просверлить отверстия, там где необходимо?
2. Выполните технический рисунок опоры (рис. 207).
3. Выполните для детали на рисунке 207 чертежи частей, представляющих собой простые геометрические тела. Нанесите размеры. (Всего восемь разных тел.)
