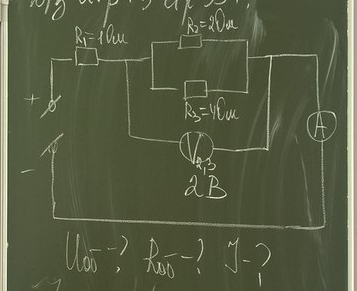

Данные задачи показаны на рисунке

R1=1 Ом,
R2=2 Ом,
R3=4 Ом,
U23=2 В,
U-?
R-?
I-?
R2,R3 соединены параллельно: R23=R2*R3/(R2+R3) = 8/6=4/3 Ом. Ток на этом участке  I23=I1=I=U23/R23=2/(4/3)=6/4=1,5 А.
Напряжение на R1 найдем U1=I*R1=1,5*1=1,5 В.
Общее напряжение U=U1+U2=1,5+2=3,5 В.
Общее сопротивление R=R1+R23=1+4/3=2 Ом.
