помогите

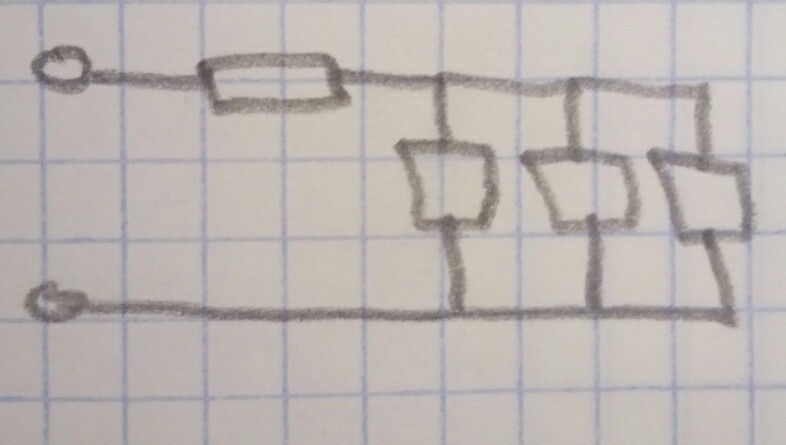

Четыре резистора с одинаковым сопротивлением каждое из которых равно r . Соединяют как на рисунке .
Определить эквивалентное сопротивление

Три параллельных дают r/3
Последовательное r+r/3=(4/3)*r
rэ=4*r/3
=============================

И спасибо тебе за то что делаешь

при параллельном соединении одинаковых сопротивлений их общее сопротивление Ro=R/n где n - число сопротивлений. А на рисунке смешанное соединение, одно последовательно с 3 параллельными.
