Предмет: Физика, автор: oobostoo

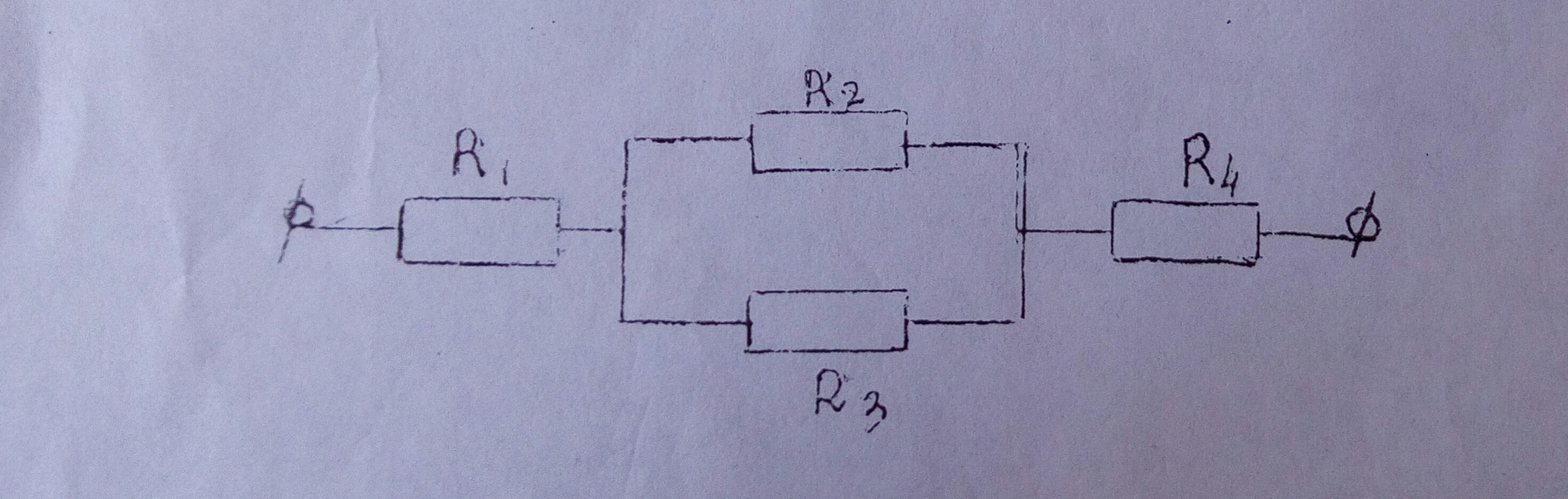

К участку цепи, изображенному на схеме, приложено напряжение 16 В. Определить общее сопротивление цепи и общий ток в цепи, если известно, что R1 = 2 Oм, R2 = 12 Ом, R3 = 4 Ом , R4 = 3 Ом.

Приложения:

Ответы

Автор ответа: aleksobuhov350

Найдем общее сопротивление R2 и R3 (1/12+1/4)^-1=3, тогда общее сопротивление цепи будет Rобщ=2+3+3=8; Общий ток в цепи будет равен 16/8=2А по закону Ома

Автор ответа: keized

U=16В
R₁=2Ом
R₂=12Ом
R₃=4Ом
R₄=3Ом
R₀=R₁+R₂₃+R₄
$frac{1}{R _{23} } = frac{1}{R _{2} } + frac{1}{R _{3} } = frac{1}{12} + frac{1}{4} = frac{1+3}{12}= frac{4}{12}= frac{1}{3}$
R₂₃=3
R₀=R₁+R₂₃+R₄=2+3+3=8Ом
I=U/R=16/8=2А
