Предмет: Физика, автор: artmiracle

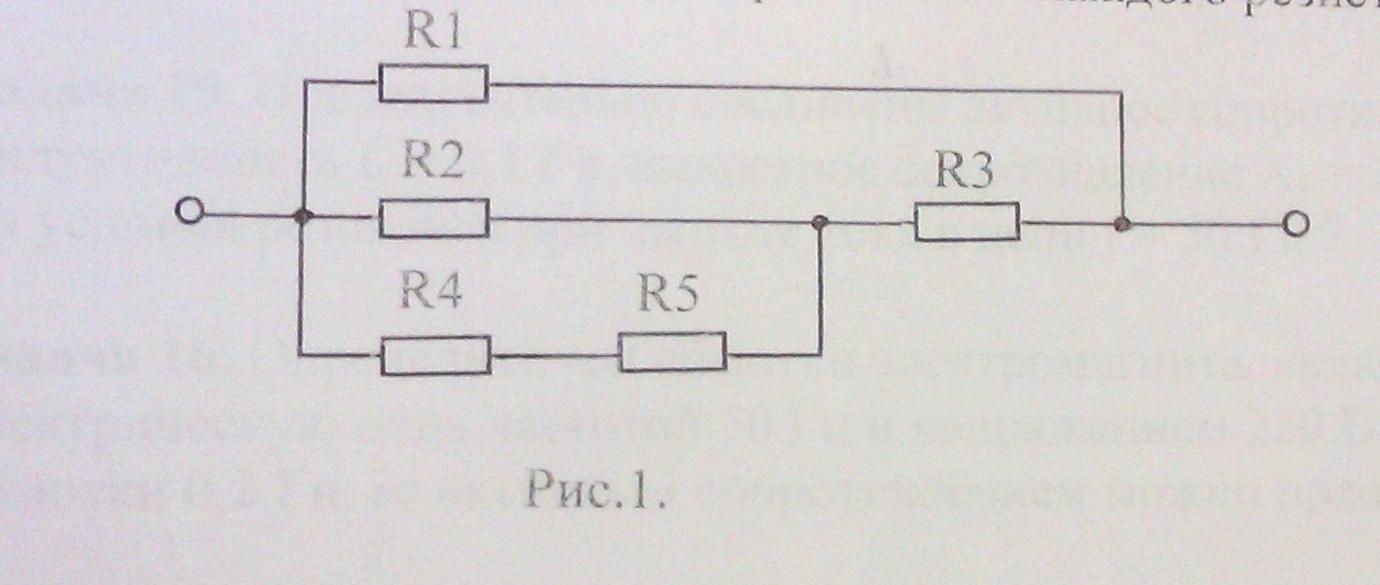

Помогите! Вычислить эквивалентное сопротивление электрической цепи. если сопротивление каждого резистора по 10 Ом.

Приложения:

Ответы

Автор ответа: Alexаndr

0

Сначала найдем общее сопротивление Резисторов(Р) 4 и 5(посл. соед.)
$R_{4.5}=nR=2R$
Далее найдем общее сопротивление Р 4+5 и 2(паралл. соед.)
$R_{2.4.5}=frac{R_2R_{4.5}}{R_2+R_{4.5}}=frac{2R^2}{3R}=frac{2R}{3}$
Далее найдем общее сопротивление Р 2+4+5 и 3(посл. соед)
$R_{2.3.4.5}=R_{2.4.5}+R_{3}=frac{2R}{3}+R=frac{5R}{3}$
Далее найдем общее сопротивление Р 2+3+4+5 и 1(паралл. соед.)
$R_{1.2.3.4.5}=frac{R_1R_{2.3.4.5}}{R_1+R_{2.3.4.5}}=frac{R*frac{5R}{3}}{R+frac{5R}{3}}=frac{frac{5R^2}{3}}{frac{8R}{3}}=frac{5R^2}{3}*frac{3}{8R}=frac{5R}{8}=frac{50}{8}=\=6.25Om$

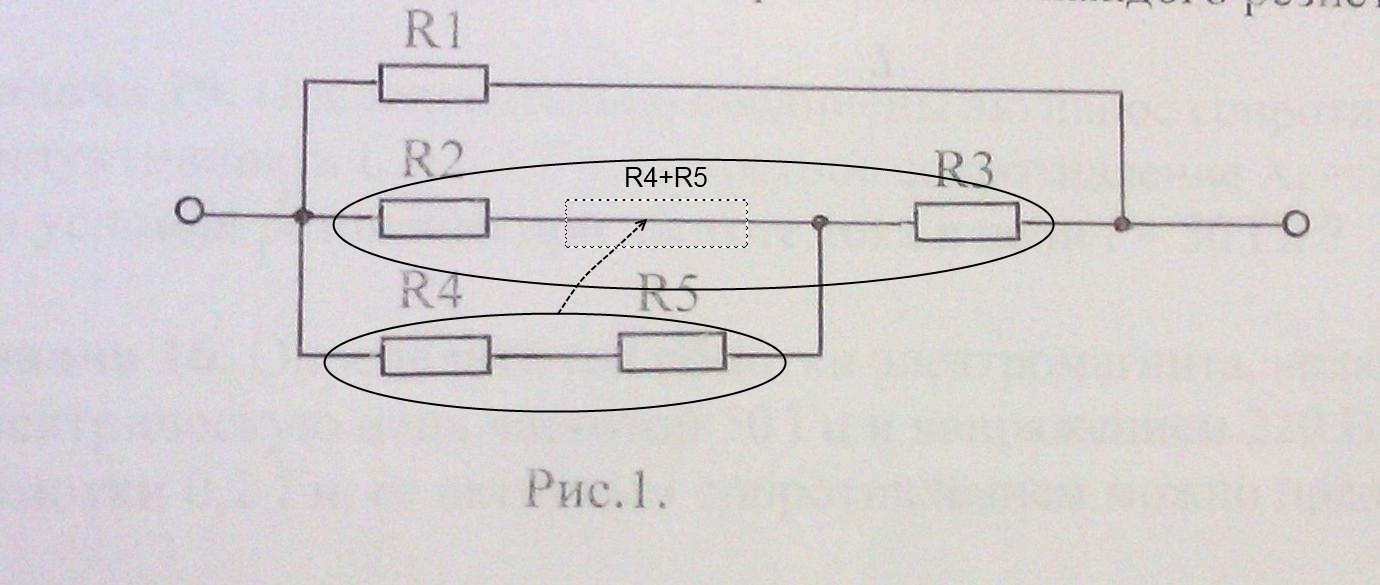

Схема упрощения во вложении

Приложения:
