Предмет: Другие предметы,
автор: katewellonyoutube
1)Почему не заштрихована деталь 3
2)Почему деталь 2 заштрихована крест-накрест.
Приложения:
Ответы
Автор ответа:
63
1. При выполнении разрезов на сборочных чертежах действует правило, по которому сплошные (не имеющие пустот) детали – валы, оси, пальцы, штыри, ручки, шпонки, винты, заклепки и т. п. – показывают в разрезах не рассеченными и не заштриховывают, если разрезы являются для них продольными.

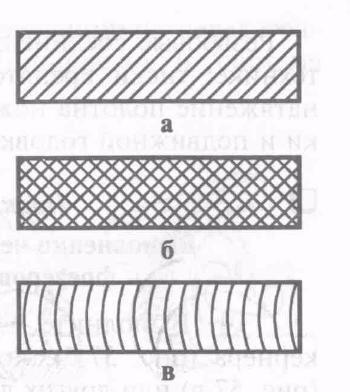

2. Для металлических изделий применяется штриховка тонкими сплошными линиями на небольшом расстоянии друг от друга под углом 45° (рис. 59, а). Неметаллы (например, пластмассы) штрихуют крест-накрест (рис. 59, б), древесину — как показано на рис. 59, в.
2. Для металлических изделий применяется штриховка тонкими сплошными линиями на небольшом расстоянии друг от друга под углом 45° (рис. 59, а). Неметаллы (например, пластмассы) штрихуют крест-накрест (рис. 59, б), древесину — как показано на рис. 59, в.
Приложения:
