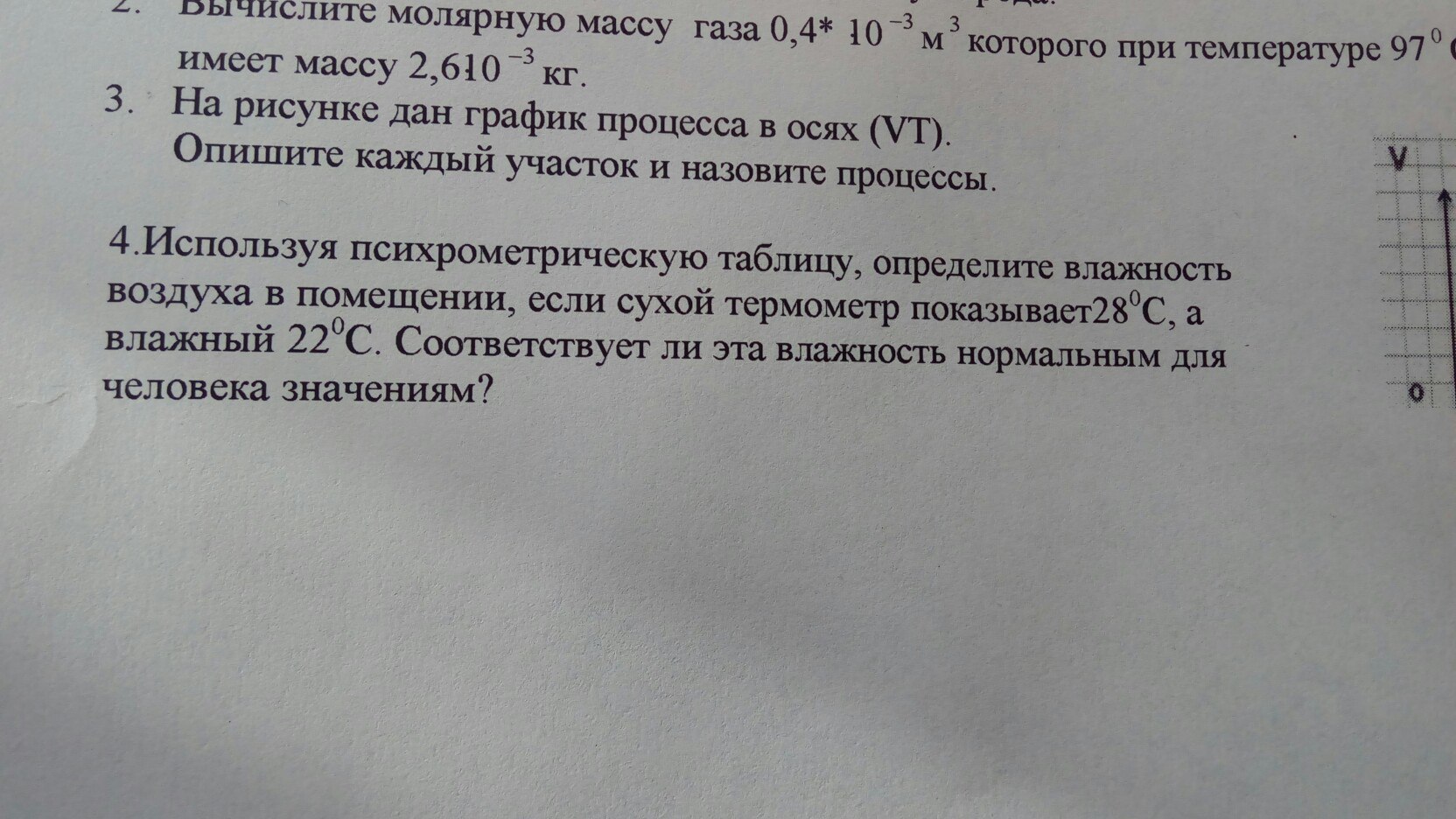

Помогите решить 3 задание.

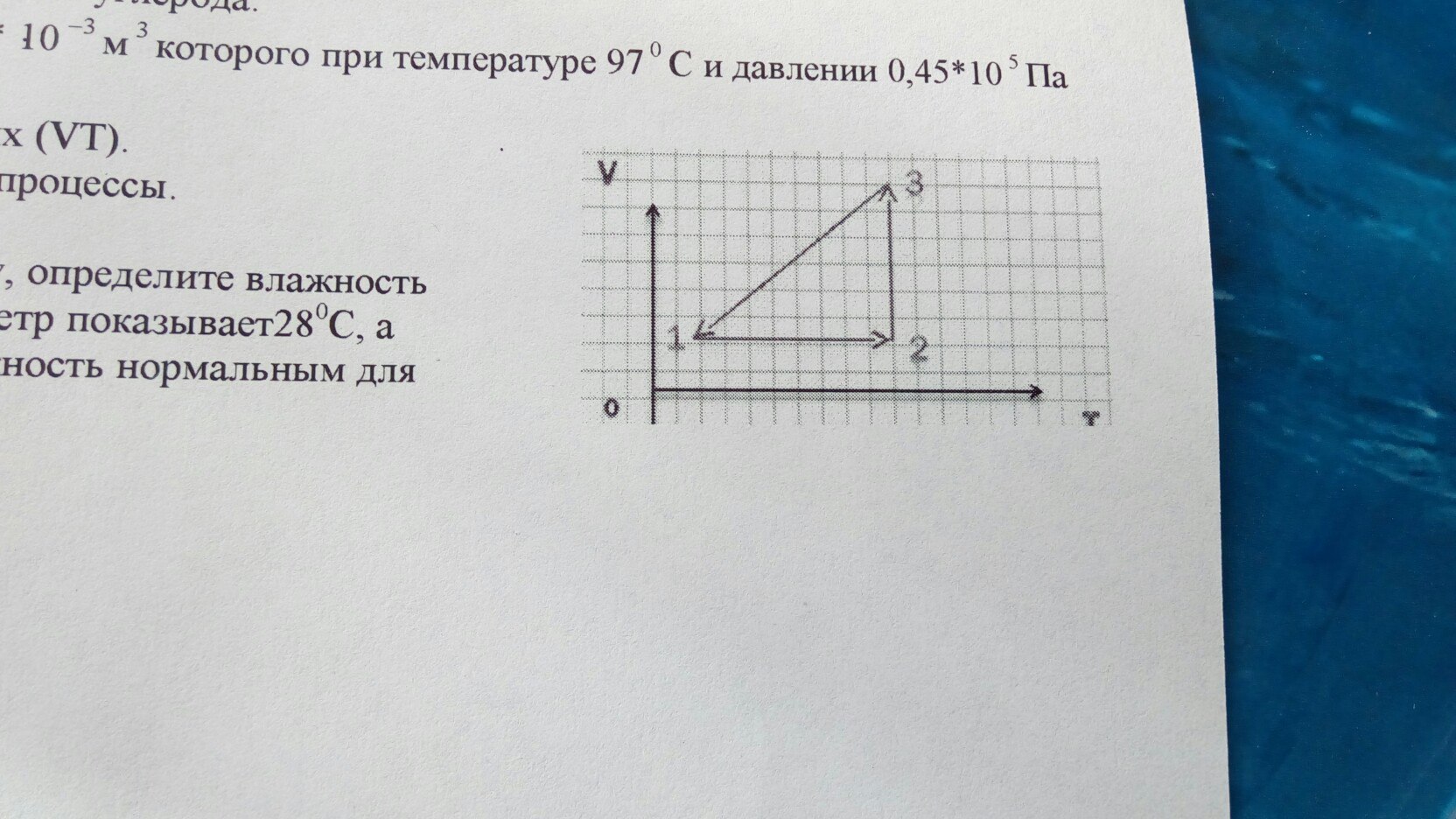

№ 3
участок 1 -2
V = const - изохорное нагревание газа
участок 2 - 3
Т = const - изотермическое расширение газа
участок 3 - 1
не красиво нарисовано! продолжение 3 -1 должно попадать в точку начала координат, тогда это P = const, изобарное сжатие газа
№ 4
tвл = 22 °С
tсух = 28 °С
φ - ?

Δt = tсух - tвл = 28 °С - 22 °С = 6 °С
По таблице смотрим пересечение температуры сухого термометра и разность показаний получаем φ = 59 %
Почти нормально (60 %)
