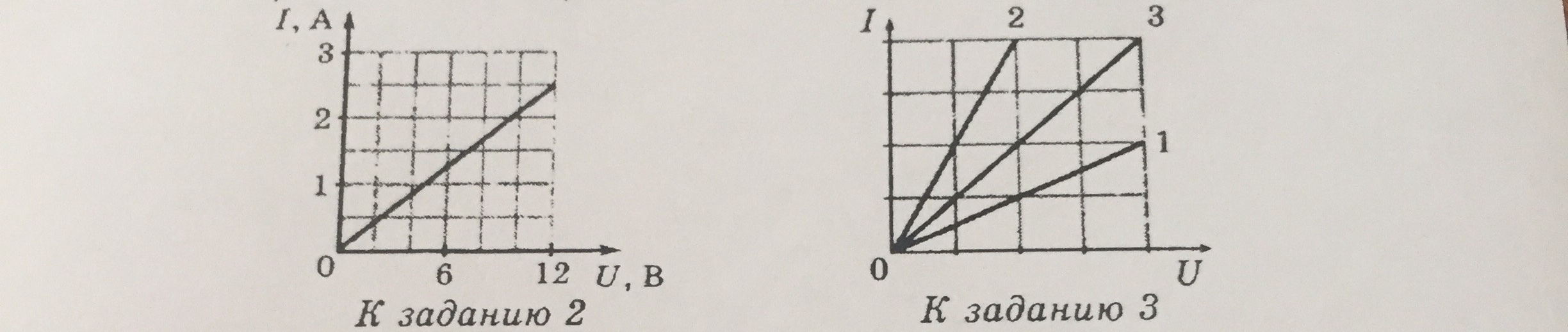

2. На рисунке приведён график зависимости силы тока в резисторе от приложенного напряжения. Каково сопротивление резистора?
Варианты ответа: А) 0,2 Б)0,25 В)4,8 Г)30

3. На рисунке показаны графики зависимости силы тока от напряжения для трёх одинаковых терморезисторов, находящихся в жаркий солнечный день на солнце, в тени, в погребе. Где именно находятся терморезисторы 1 и 2?

С ОБЪЯСНЕНИЕМ , ПОЖАЛУЙСТА !

1) Воспользуемся законом Ома для участка цепи: R=U/I.

Сила тока прямо пропорциональна напряжению, сопротивление не меняется. Подставляем значения. Возьмём любую из точек на графике:

R=12/2,5=4,8 Ом => верный вариант В)

2) Терморезисторы меняют свое сопротивление в зависимости от температуры =>самое большое сопротивление будет у терморезистора, находящегося в самом теплом месте. Исходя из рисунка, это терморезистор на солнце под номером 2. Терморезистор 3 находится в тени, что объясняется тем, что сопротивление поднимается медленнее, чем у терморезистора на солнце. Значит, терморезистор 1 находится в погребе.

Ответ: Терморезистор 1 - погреб, терморезистор 2 - на солнце.
