ОЧЕНЬ СРОЧНО.НУЖНО СДЕЛАТЬ ВМЕСТЕ С ЧЕРТЕЖАМИ

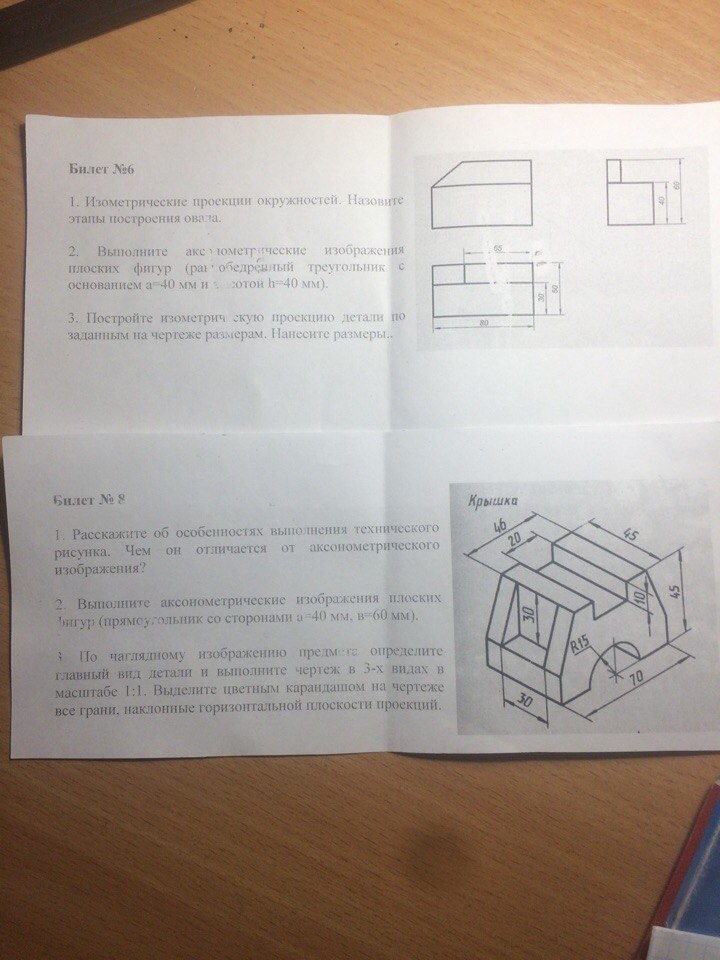

Билет №6  1.Изометрическая проекция окружностей - овалов начинается с построения аксонометрических осей рис.1. Далее строится ромб со сторонсми равными диаметру изображаемой окружности определяется большая диагональ ромба. Далее из полученных вершин ромба проводят большие дуги из точек пересечения осей ромба с его сторонами. Для определения центров малых дуг проводят пряме из вершин ромба в точки пересечения осей со сторонами ромба, проводят малые дуги.

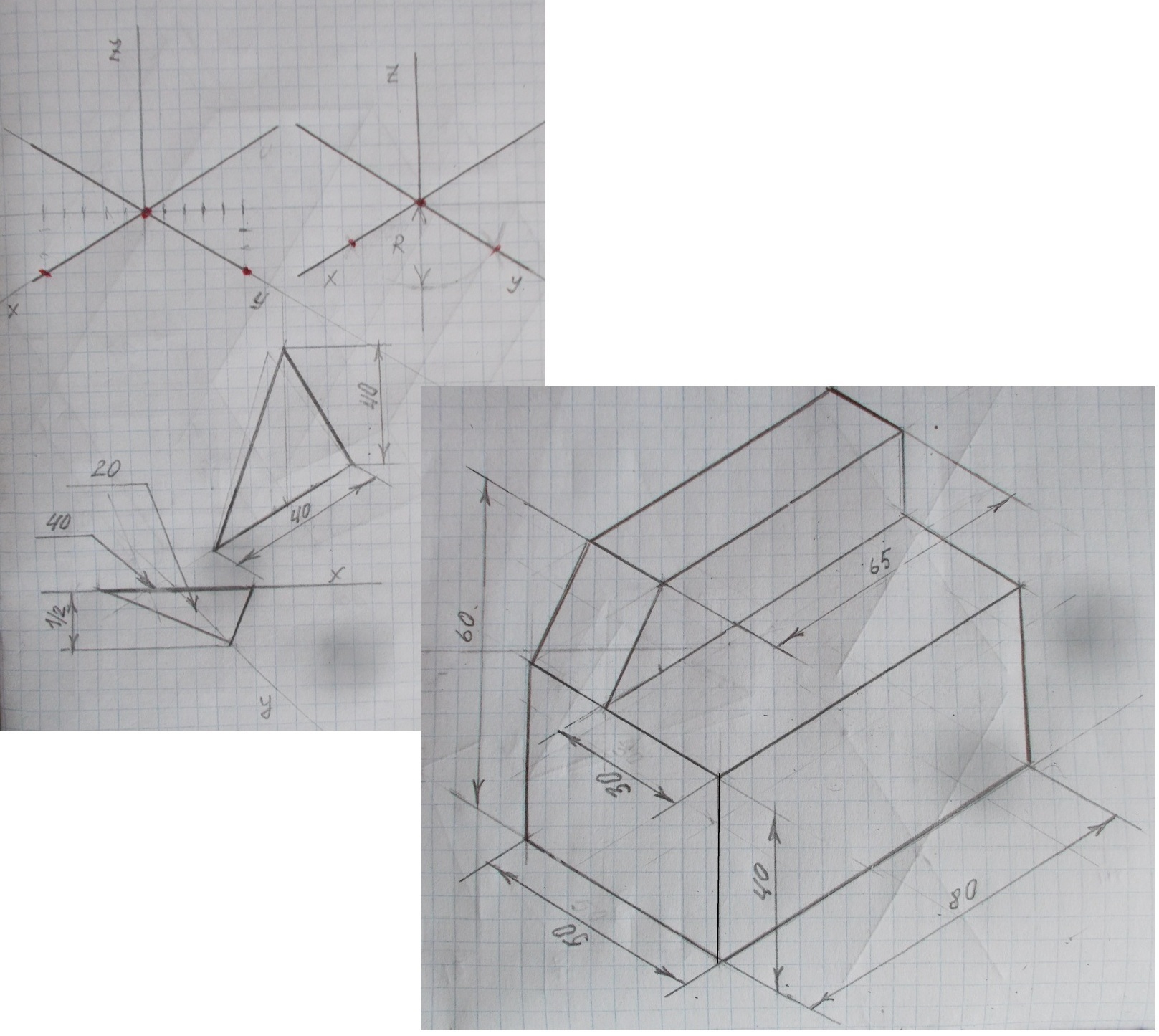

2-3. Выполнение аксонометрических проекций фигур и аксонометрической проекции по заданным на чертеже размерам показано на рис.1.
Билет № 8  1. Технический рисунок, в отличии от аксонометрической проекции, выполняется от руки на глаз с соблюдением пропорций предмета. При выполнении рисунка соблюдаются правила аксонометрии изометрические оси с углами между ними 120° и оси фронтальной диметрии с углами 45° и 90° от горизонтальной оси.

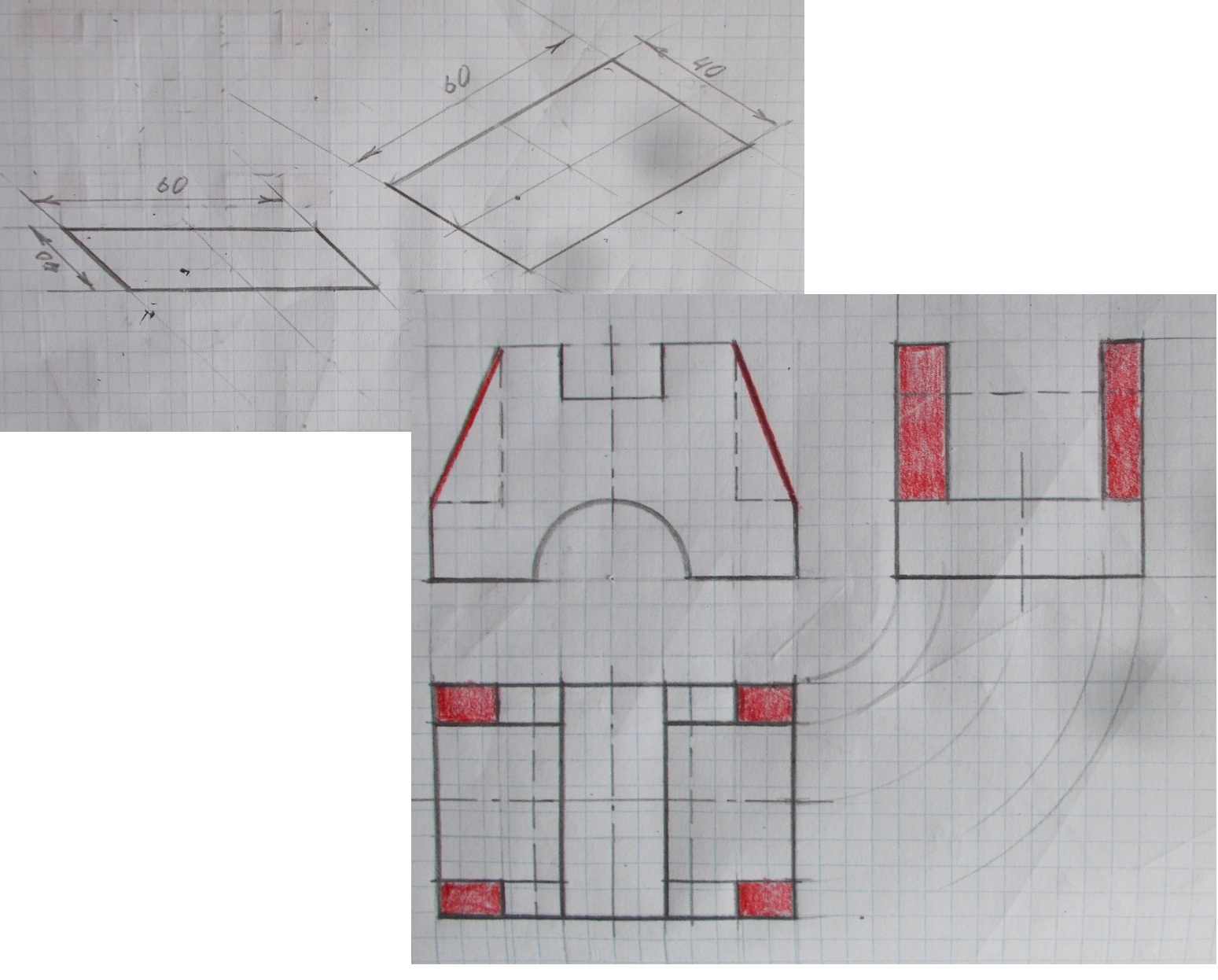

Задание 2 и 3 выполнены на рисунке 2
