Предмет: Другие предметы,
автор: sunnybojko

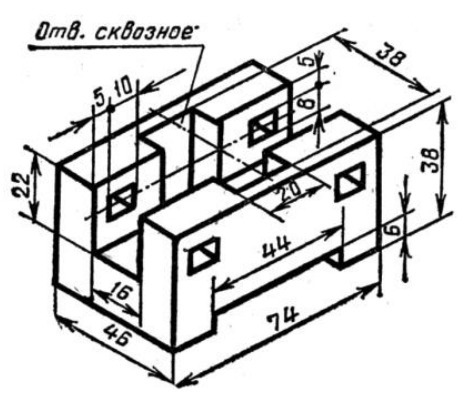

По аксонометрической проекции детали выполнить три

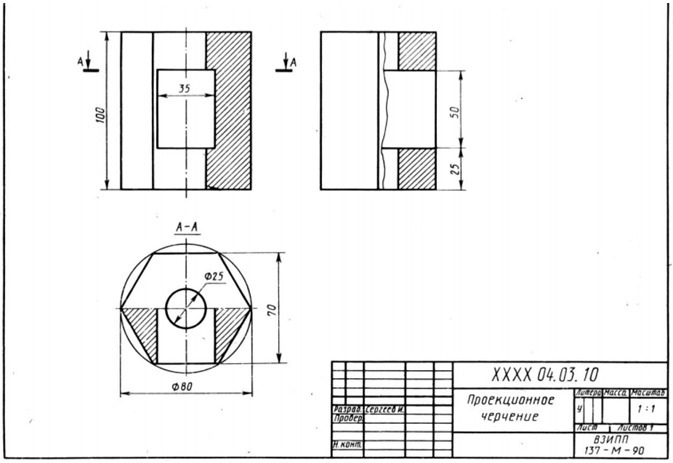

основных ортогональных вида, выполнить полезные разрез (разрезы), размерные линии. Чертеж построить в масштабе 1:1. Пример выполнения графической работы дан на рисунке
Приложения:
Ответы
Автор ответа:
3

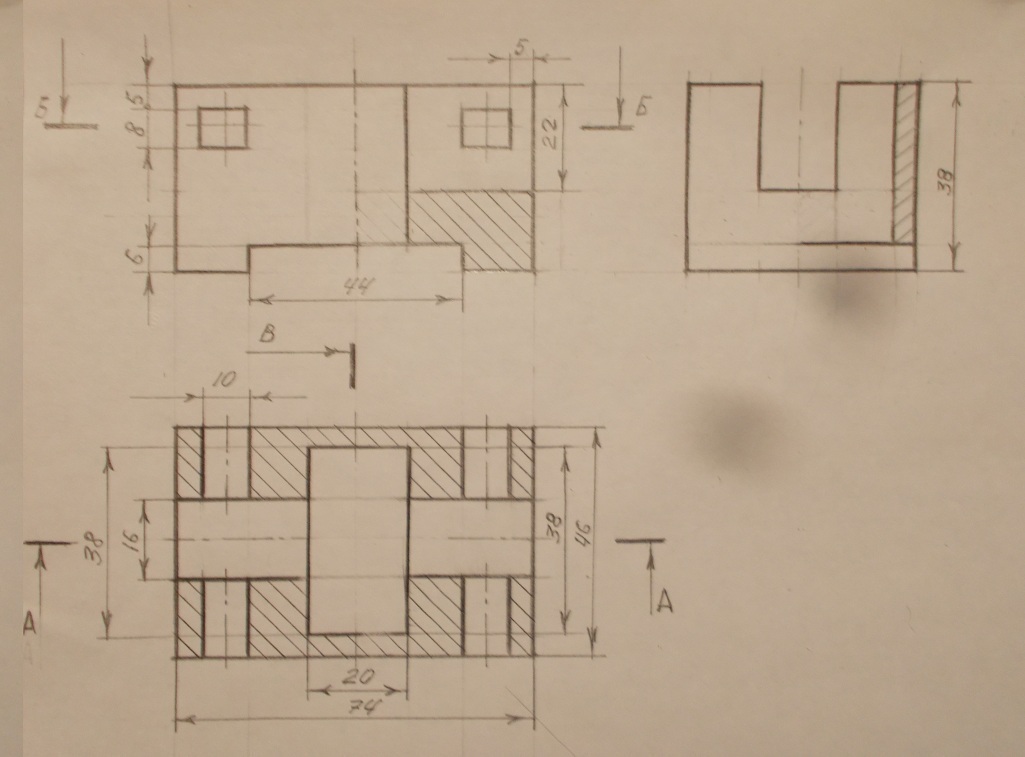

Чертеж с необходимыми разрезами выполнен на рисунке.
Приложения:
solncev1955p8fnco:
И четыре отверстия 8 на 10. Секущая проходит через центры этих отверстий, то есть выше двух призматических отверстий, расположенных на горизонтальном разрезе снизу и с верху.
Отверстие сквозное (1 шт) с размерами 20*38
Горизонтальные линии убрать, а вертикальные соединить
И вид слева исправить. Сечение А-А указывать не нужно, т.к. разрез по оси симметрии
Понятно, но не до конца понятно был объяснен этот элемент. Вся деталь сохраняет симметрию и не вольно читаешь это наглядное изображение как с двумя таким отверстиями. Сейчас исправлю
Спасибо
подскажите, как и где подписать разрезы?
А - А, на фронтальной проекции (главный вид и половина разреза); Б - Б - горизонтальный разрез; В - В - половина профильного разреза и вида слева.
Спасибо
Стрелки А-А - убрать и обозначение А-А наносить не нужно: обозначение Б-Б проставить над видом сверху; стрелки В-В - убрать и обозначение В-В наносить не нужно
