Предмет: Другие предметы, автор: Persisten

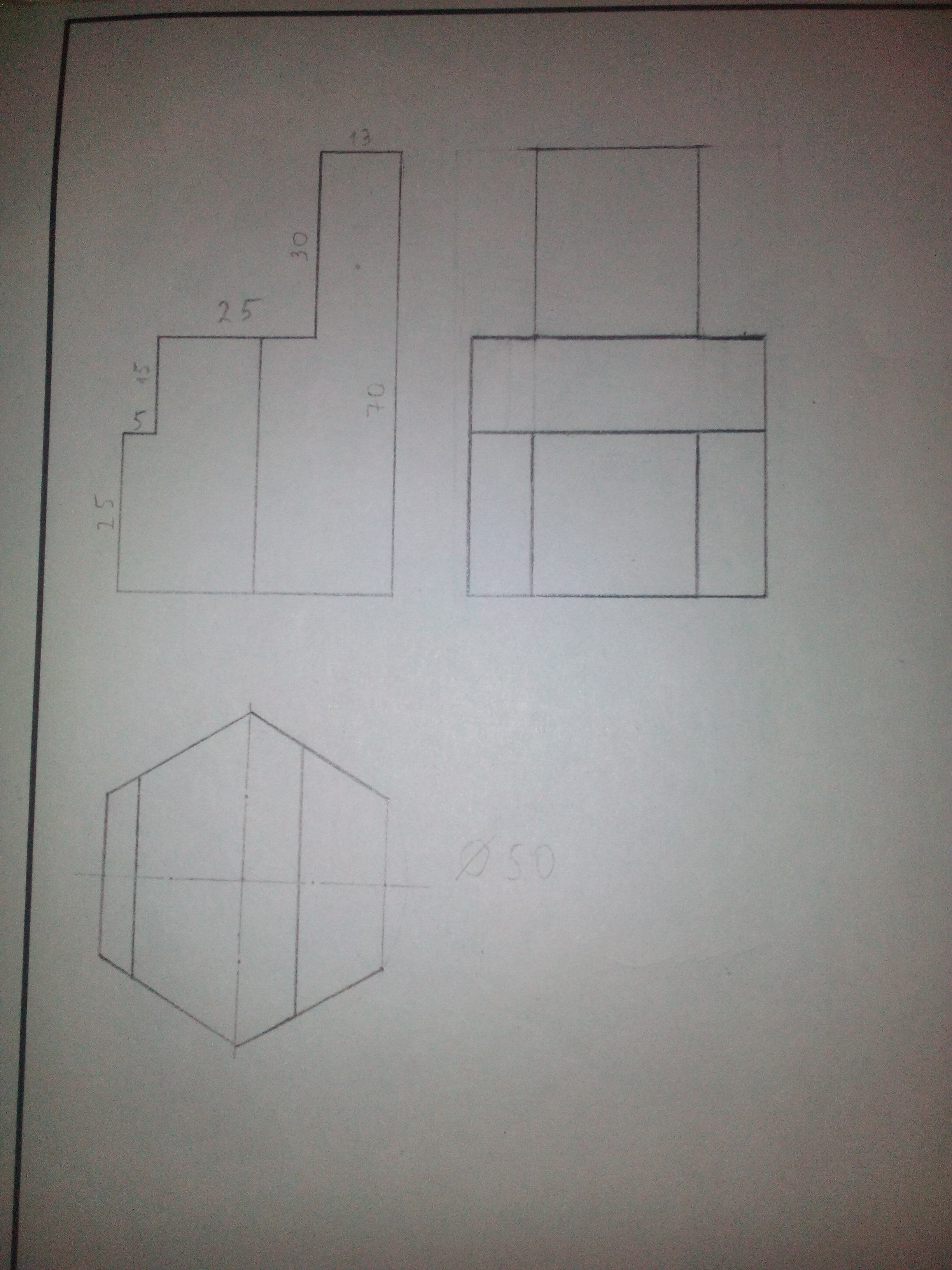

Инженерная графика. Дана фигура с видом спереди и видом сверху. Начертите фигуру с видом слева ( у меня начато, но не думаю, что правильно).

Приложения:

Ответы

Автор ответа: dydy3
1

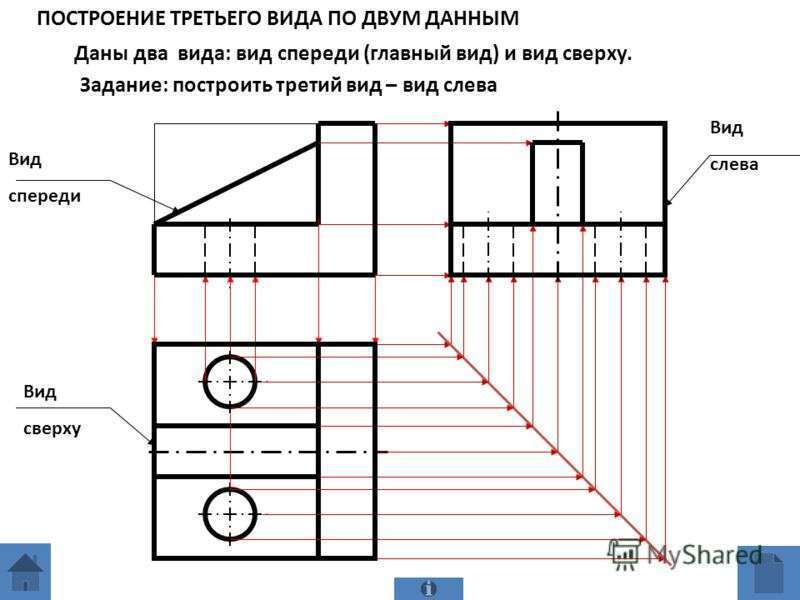

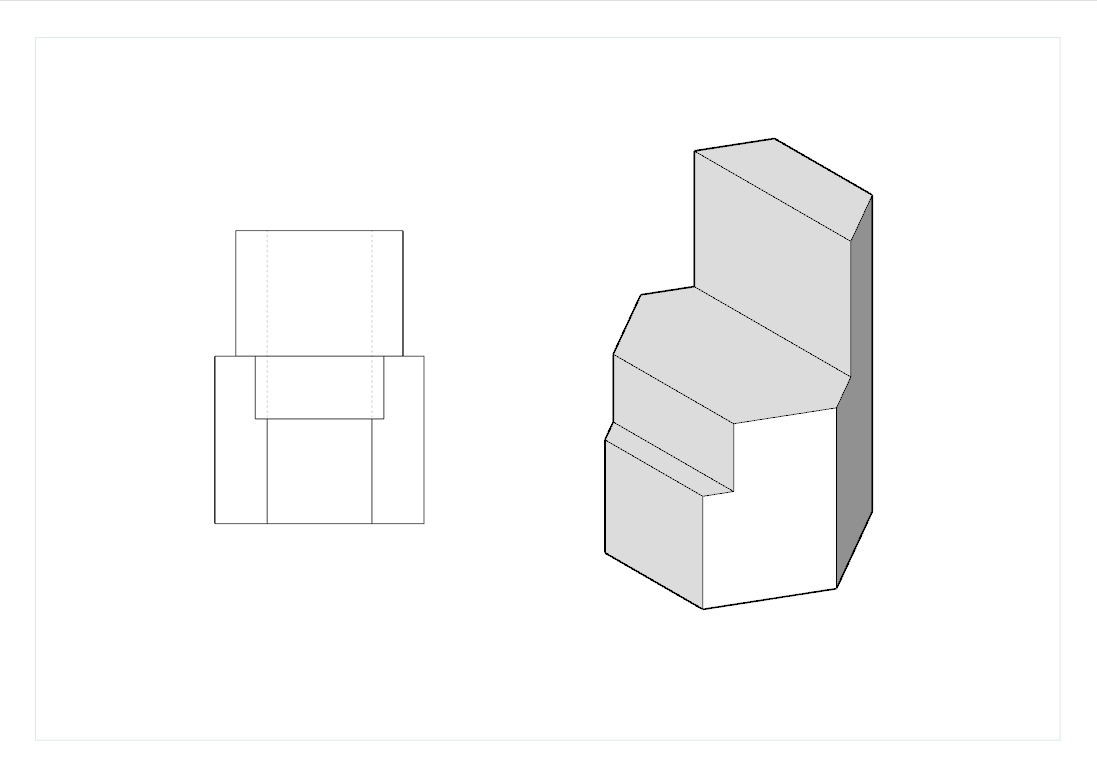

У вас форма правильная, только стенки надо проецировать с вида сверху, с помощью дополнительных линий. Например как на этой картинке. Третий снимок.


Приложения:
Persisten: Хорошо, спасибо! )
