Предмет: Другие предметы,
автор: senyawp

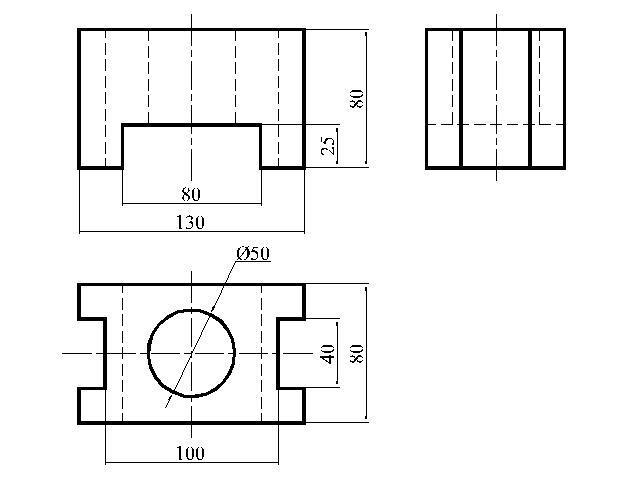

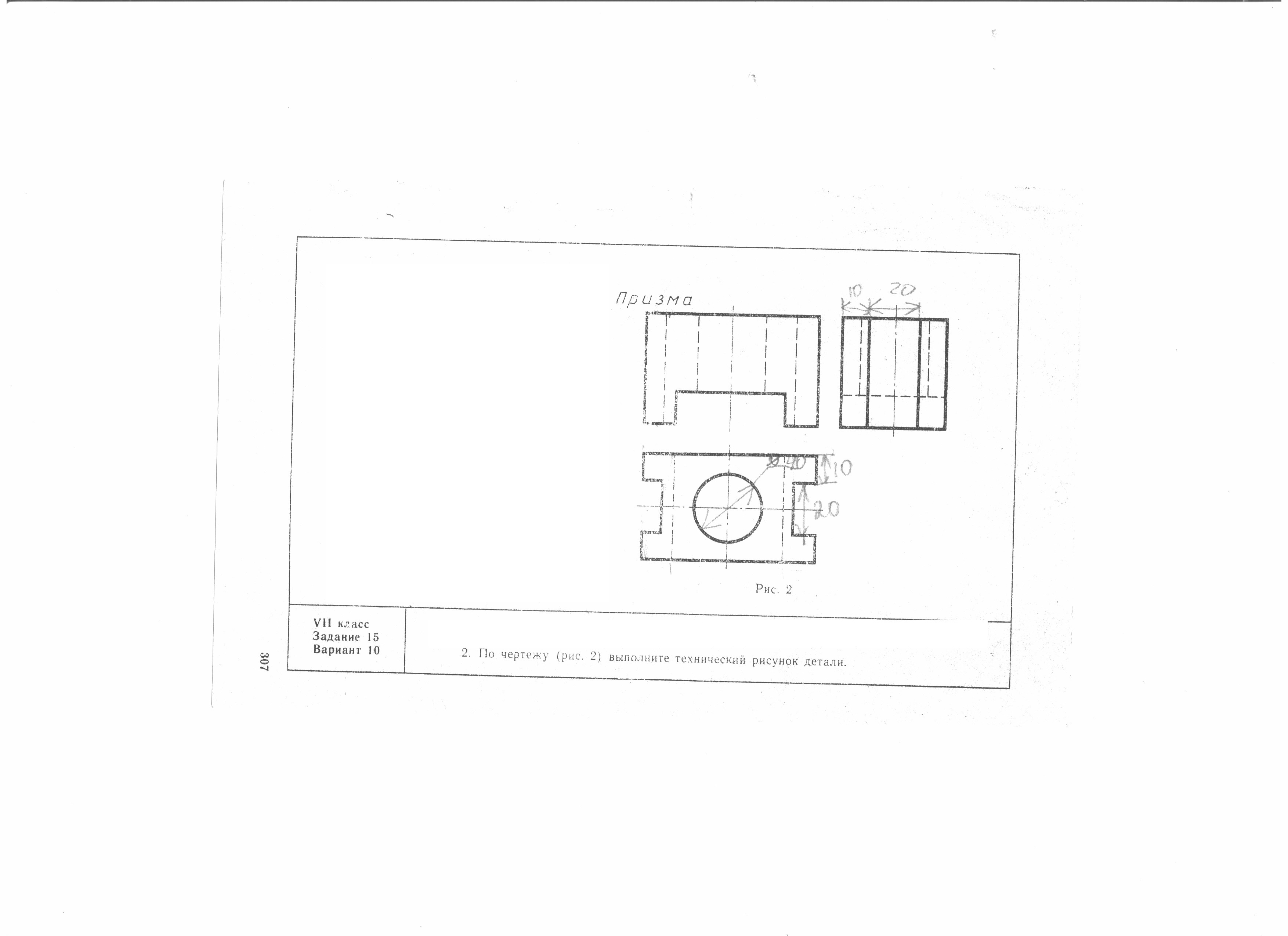

По чертежу выполните технический рисунок детали. Мне нужно поставить размеры и что бы они были симетричны. Помогите пожалуйста
Приложения:
senyawp:
размеры как душа велит
там размеры я писал их не нужно учитывать
Ответы
Автор ответа:
0

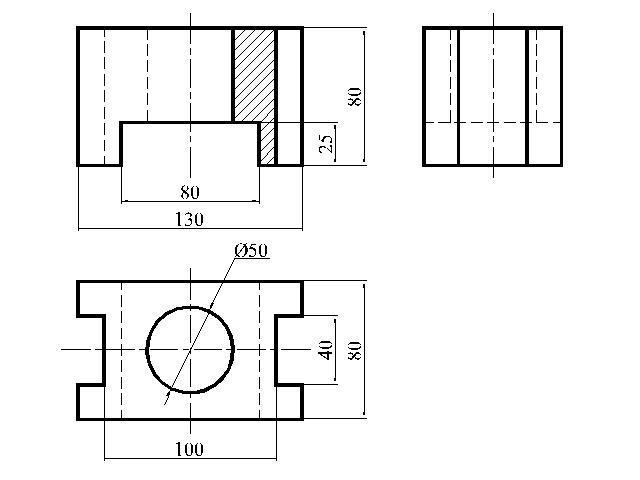

Второй чертеж выполнен с вырезом 1/4 детали на главном виде.

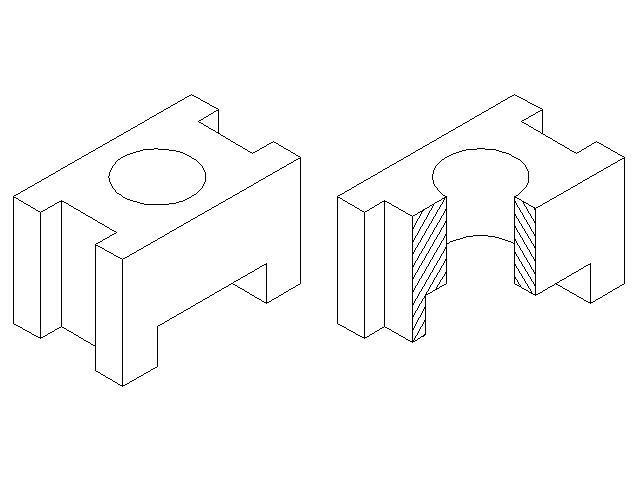

Третий чертеж - изометрия + изометрия с вырезом 1/4 детали
Приложения:
