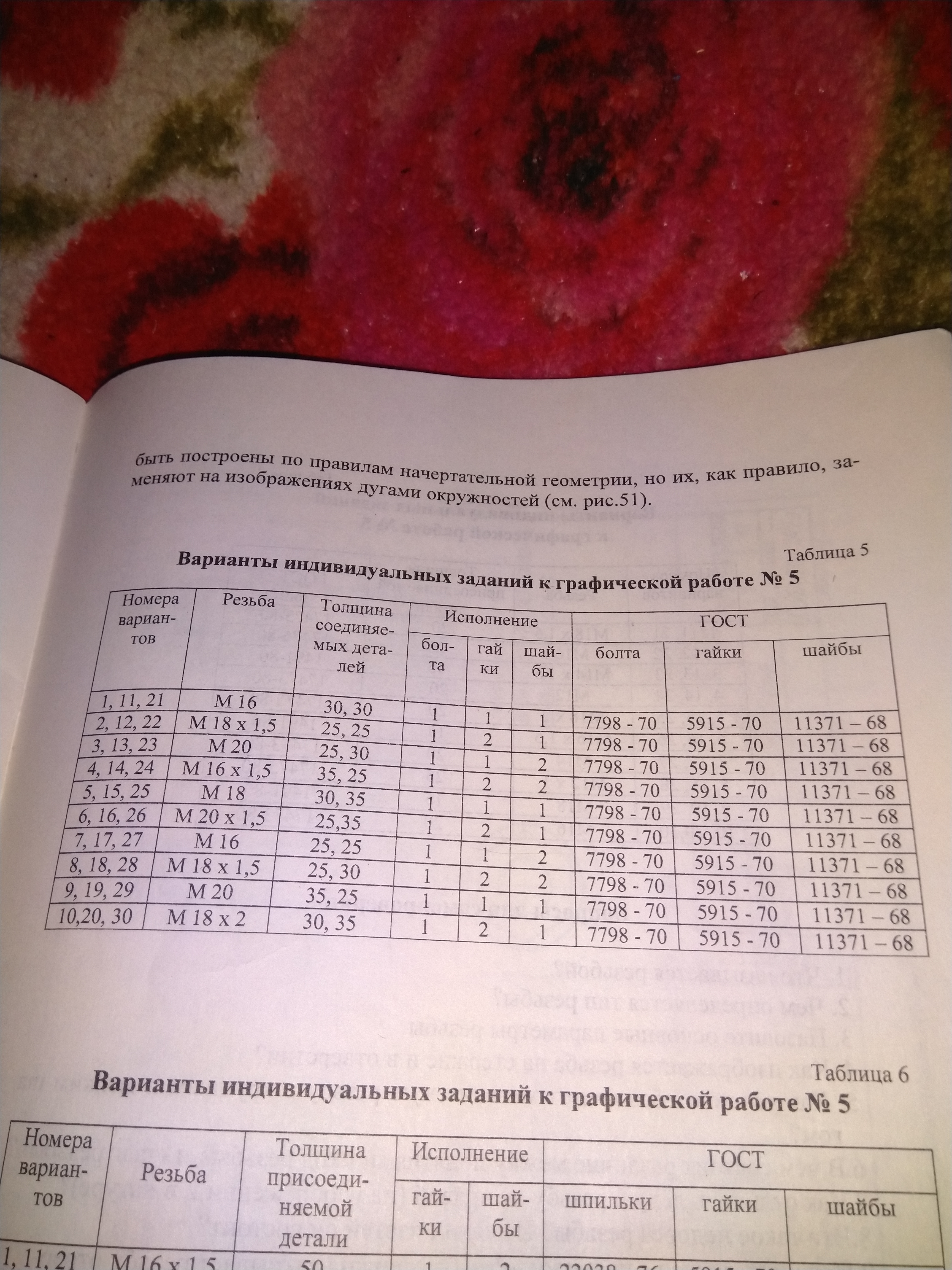

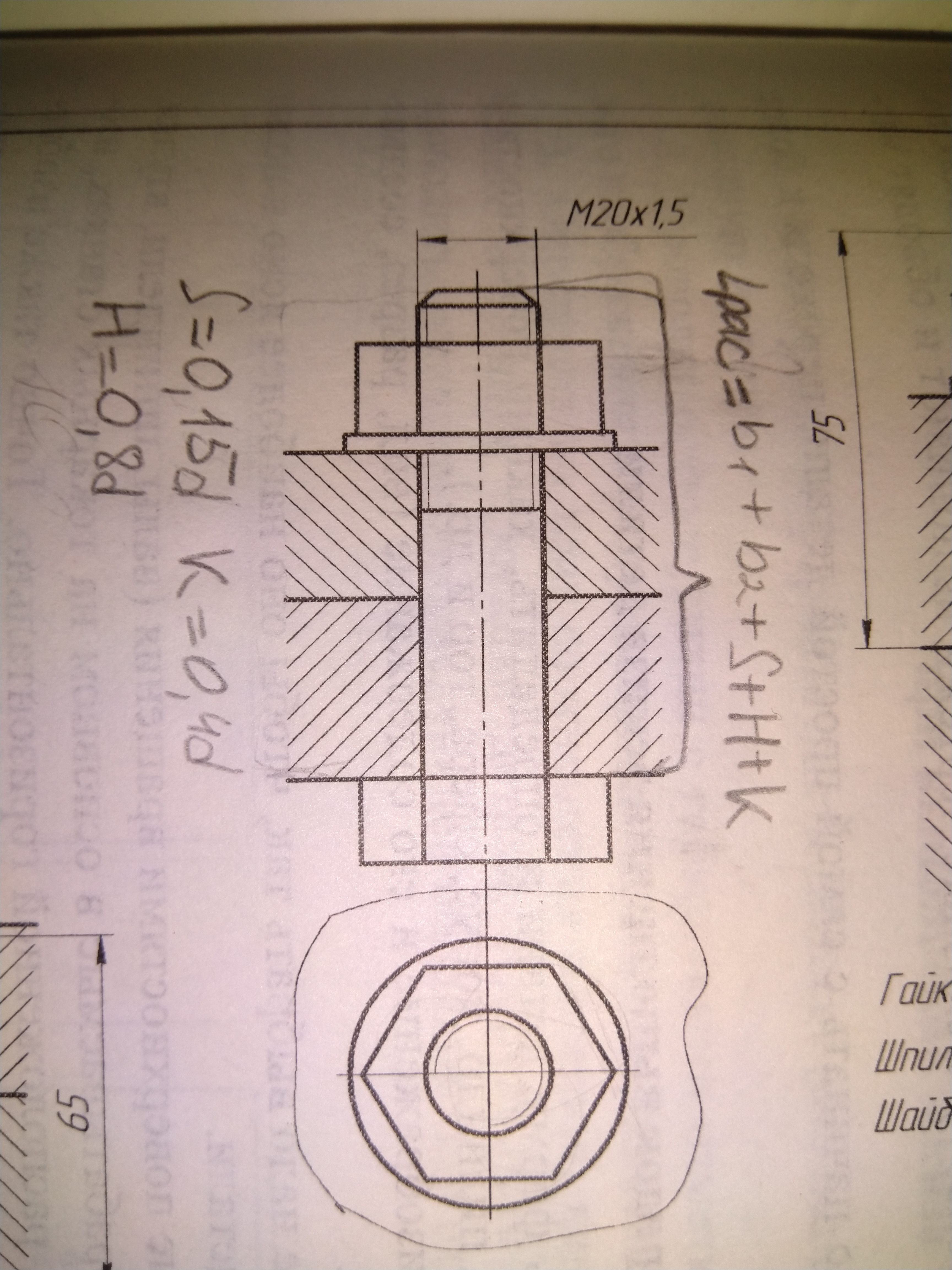

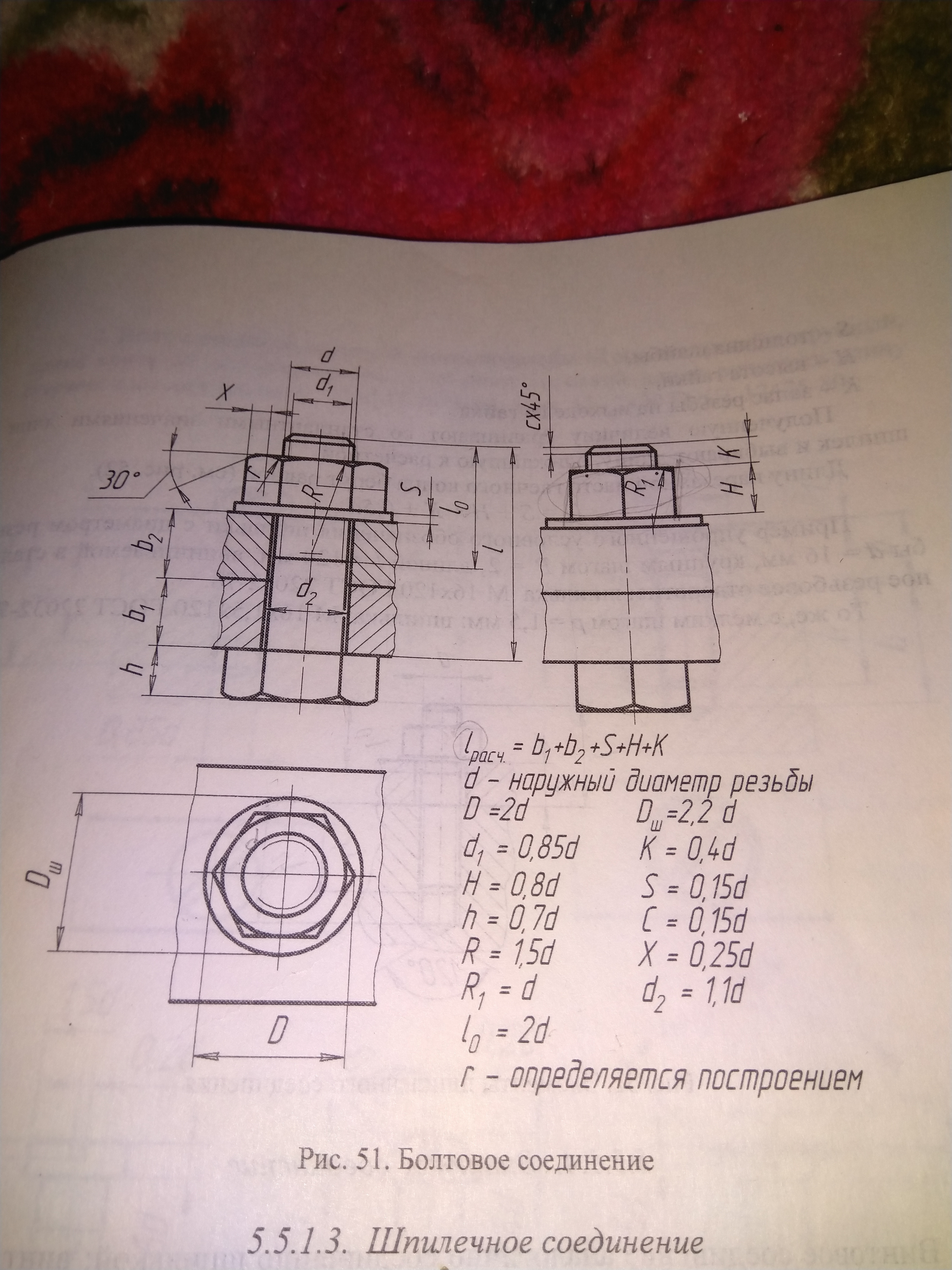

Помогите пожалуйста, Болтовое соединение с гайкой и шайбой, по данным из таблицы под вариантом-6, 16, 26. Со всеми размерами. На первой фотографии формула. На второй фотографии варианты. На третье фотографии пример задания

makhirmanafov: а как узнать размер щайбы и размер гайки

makhirmanafov: ну и канечно размер шляпки болта

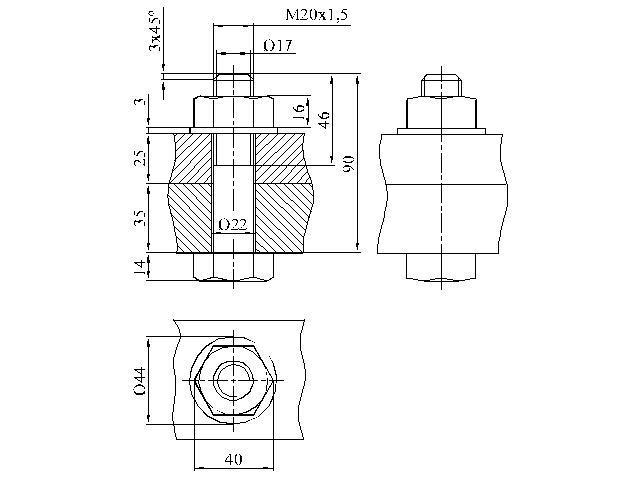

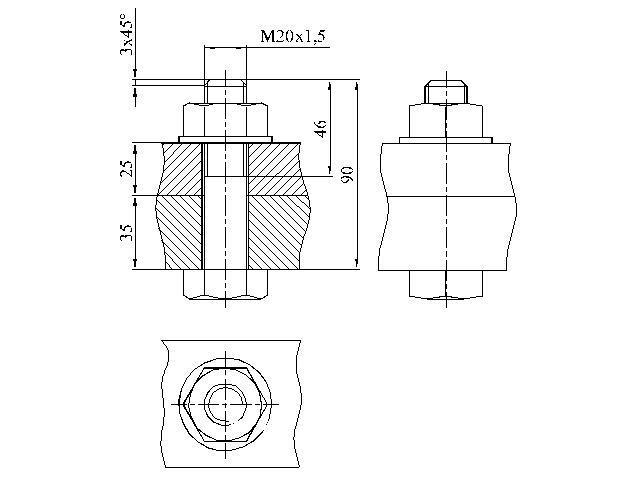

Букса: У Вас на чертеже написаны формулы - по ним и делается расчет. А если брать по ГОСТам, то размеры совсем другие. Мне не известно, как Вам преподаватель объяснил это задание: чертить по ГОСТ или по расчетам. Я сделала по расчетам, изменив только два размера.

makhirmanafov: чертить по расчетам
