Изобразите схему, которую можно использовать для вызова медицинской сестры одной сигнальной лампой из разных палат. Йоу, помогите пожалуйста, даю 30 баллов!!!

Ответ:

Объяснение:

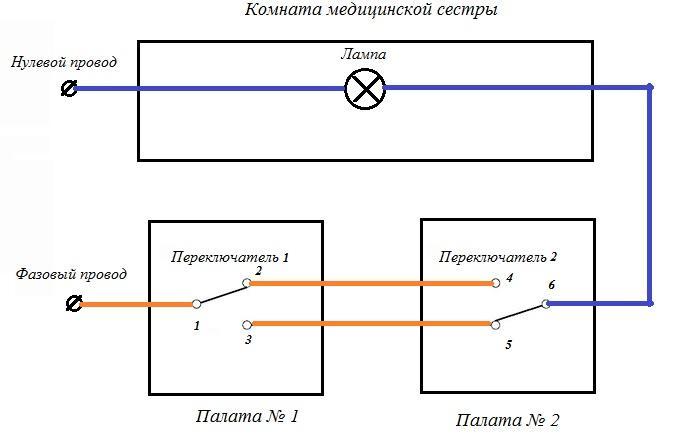

В схеме используем так называемые проходные выключатели. У проходных выключателей 3 клеммы для подключения проводов.

В исходном положении переключателей лампа не горит.

Вызов из первой палаты: 1 - 3 - 5 - 6

Вызов из второй палаты из исходного положения 1 - 2 - 4 - 6
