Предмет: Физика, автор: blackmday12

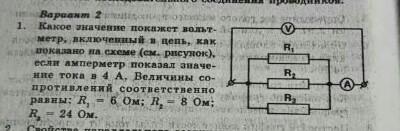

Физика!!!! какое значение покажет вольтметр, включенный в цепь как показано на схеме ​

Приложения:

Ответы

Автор ответа: Regent1828
2

Резисторы в цепи соединены параллельно.

Общее сопротивление:

\displaystyle \tt \frac{1}{R}=\frac{1}{R_{1}}+\frac{1}{R_{2}}+\frac{1}{R_{3}}=\frac{R_{2}R_{3}+R_{1}R_{3}+R_{1}R_{2}}{R_{1}R_{2}R_{3}}=\frac{8\cdot24+6\cdot24+6\cdot8}{6\cdot8\cdot24}=\frac{384}{1152}=\frac{1}{3}\\\\\\R=3 \ (Om)

Напряжение на вольтметре:

              U = I · R = 4 · 3 = 12 (B)

Ответ: 12 В.
