Предмет: Физика, автор: MrWoooolf

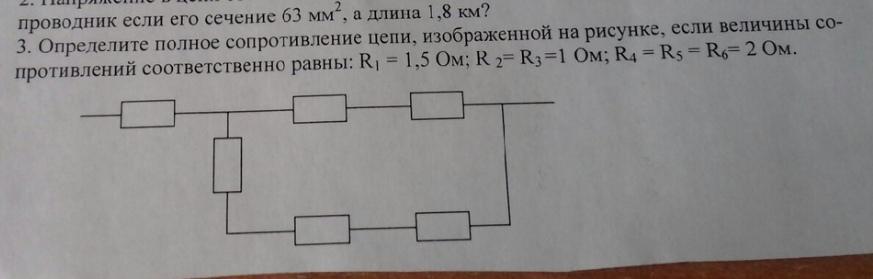

Помогите решить задачу

Приложения:
PROgrammer5555: Здравствуйте, а где на рисунке обозначения резисторов (какой какому соответсвует на рисунке). Я так понимаю что слева на право.
MrWoooolf: Так и есть, внизу с права на лево
PROgrammer5555: Если будут вопросы или узнаешь ответ пиши сюда.

Ответы

Автор ответа: PROgrammer5555
0

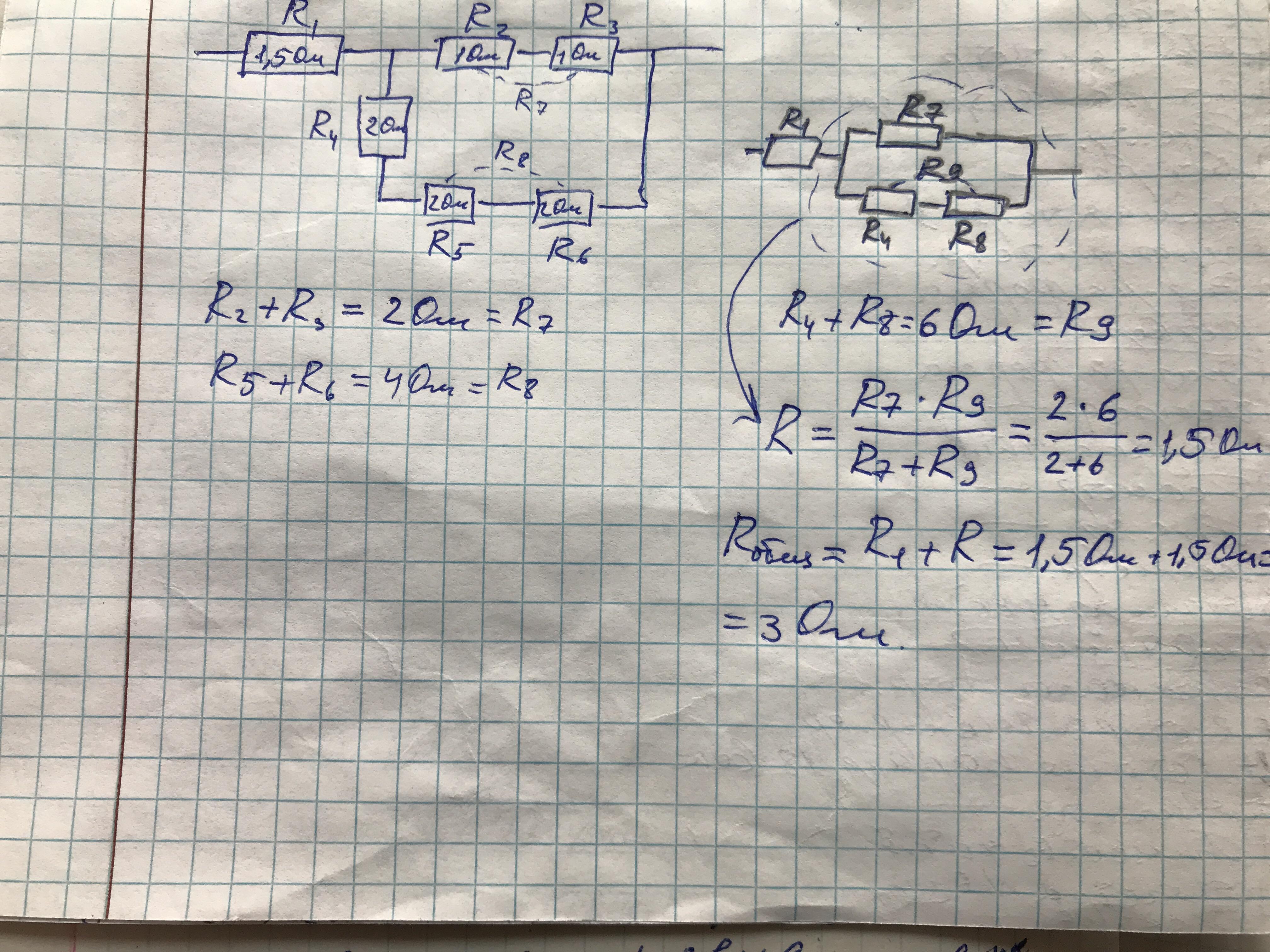

Ответ:У меня получилось вот так

Объяснение: Выполнял в два этапа.

Сначала находил последовательное соединение. Затем преобразовал схему.

Приложения:
