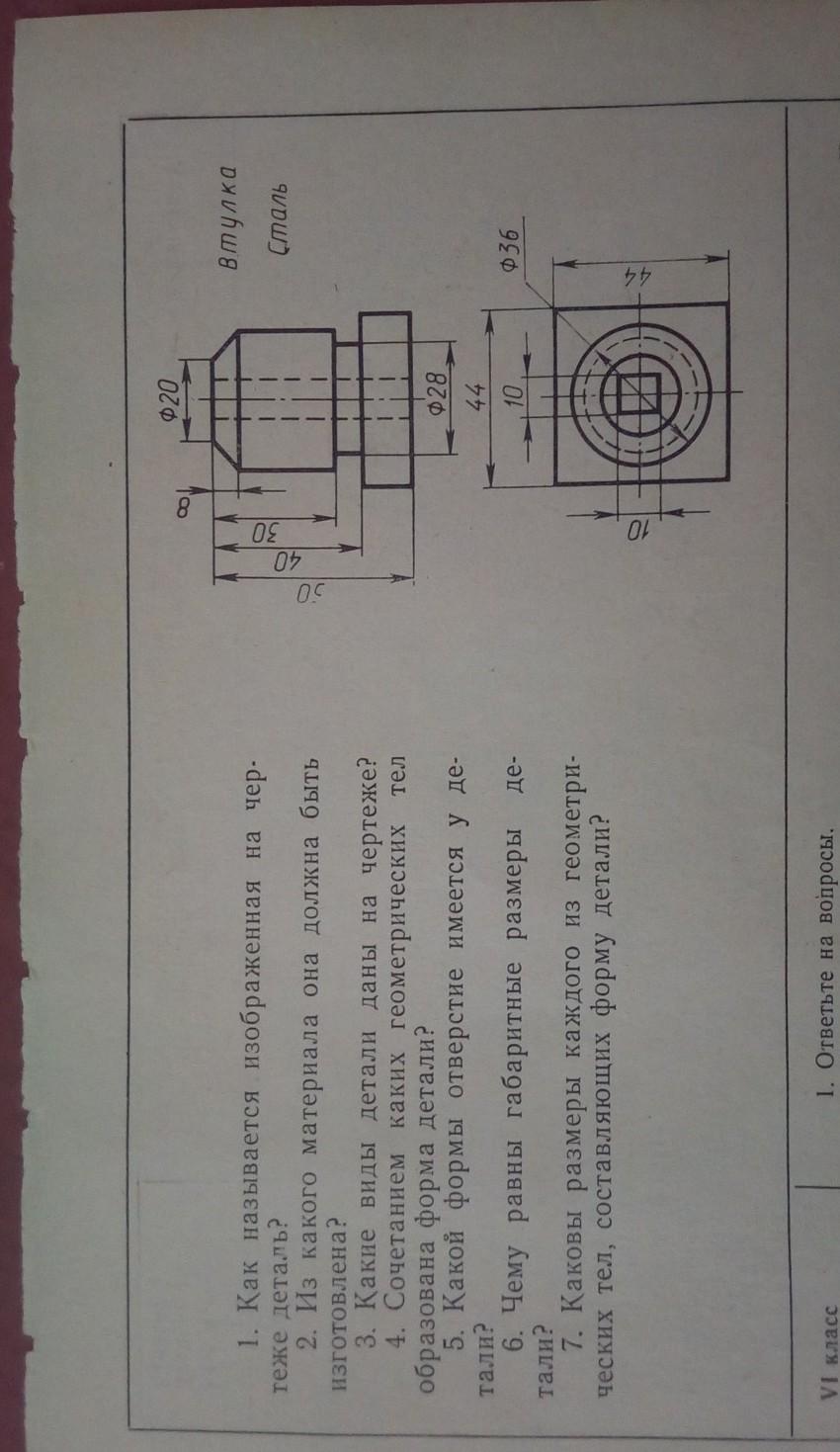

100 б черчение .........​

1. Название детали - Втулка

2. Материал - Сталь

3. Главный вид (спереди) и вид сверху

4. Усеченный конус, два цилиндра, прямоугольный параллелепипед

5. Отверстие сквозное квадратной формы (10 мм х 10 мм)

6. Длина = 44 мм

Высота = 50 мм

Ширина = 44 мм

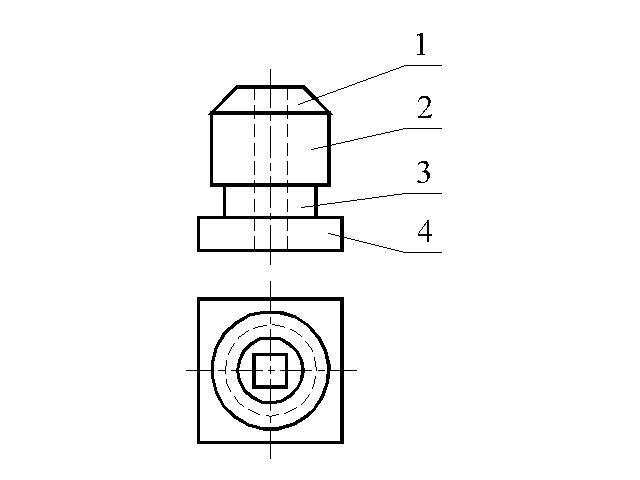

7. Смотри второй чертеж:

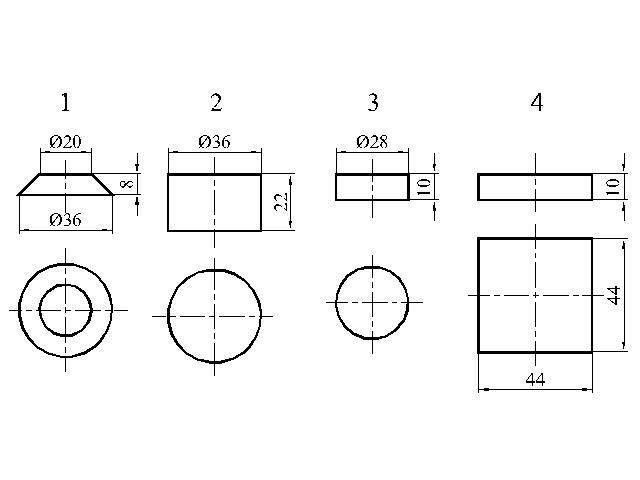

1 - усеченный конус с основаниями ∅36 мм и ∅20 мм, высотой 8 мм

2 - цилиндр ∅36 мм и высотой 22 мм

3 - цилиндр ∅28 мм и высотой 10 мм

4 - прямоугольный параллелепипед с основанием квадратной формы 44 мм х 44 мм и высотой 10 мм
