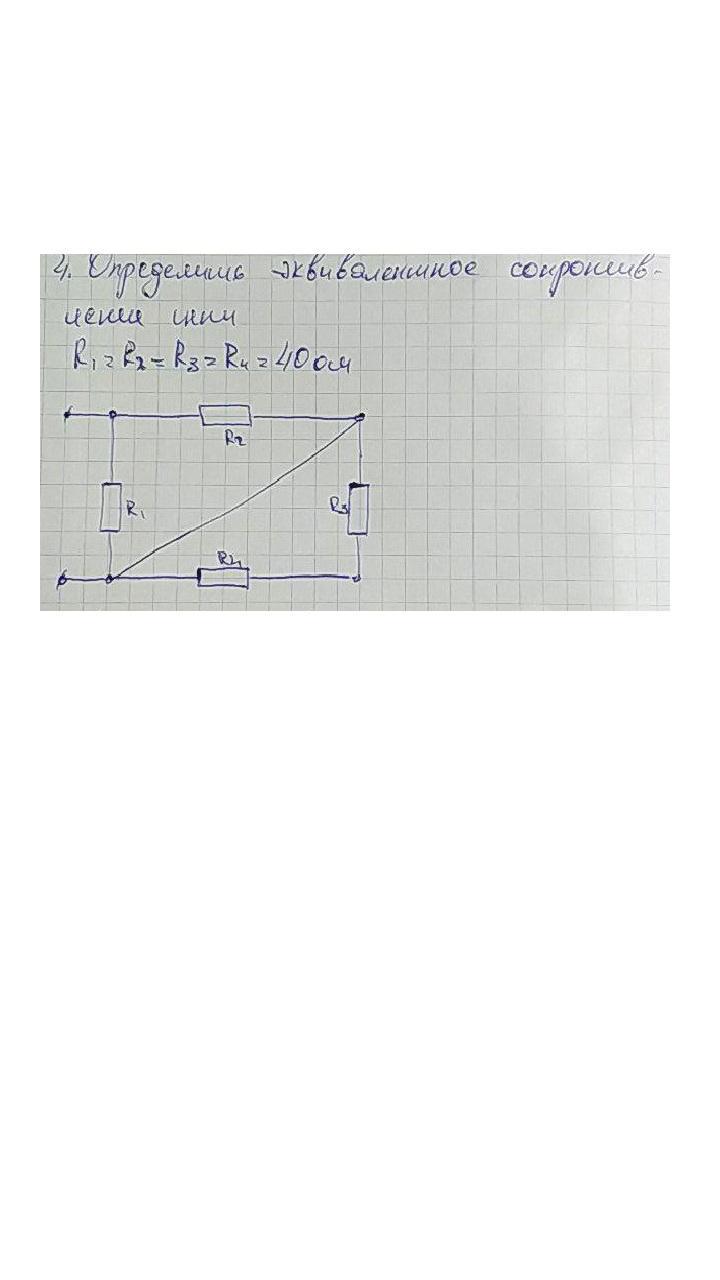

Определить эквивалентное сопротивление цепи, если R1=R2=R3=R4=40 ом.

Ответ:

Rэкв = R3,R4+R1,2=R3+R4+ R1*R2/R1+R2=80+20=100 Ом

Объяснение:

R3 и R4 обьединяем в один резистор R3,4

R1 и R2  соединены параллельно,мы по формуле при паралелльном подключении сопротивлений обьединяем их R1*R2/R1+R2 и получаем R3,4

Они последовательно соединены,поэтому по формуле последовательного соединения резисторов мы их складываем R3+R4

Затем складываем R3,4+R1,2 и получаем Rэкв = 100 Ом
