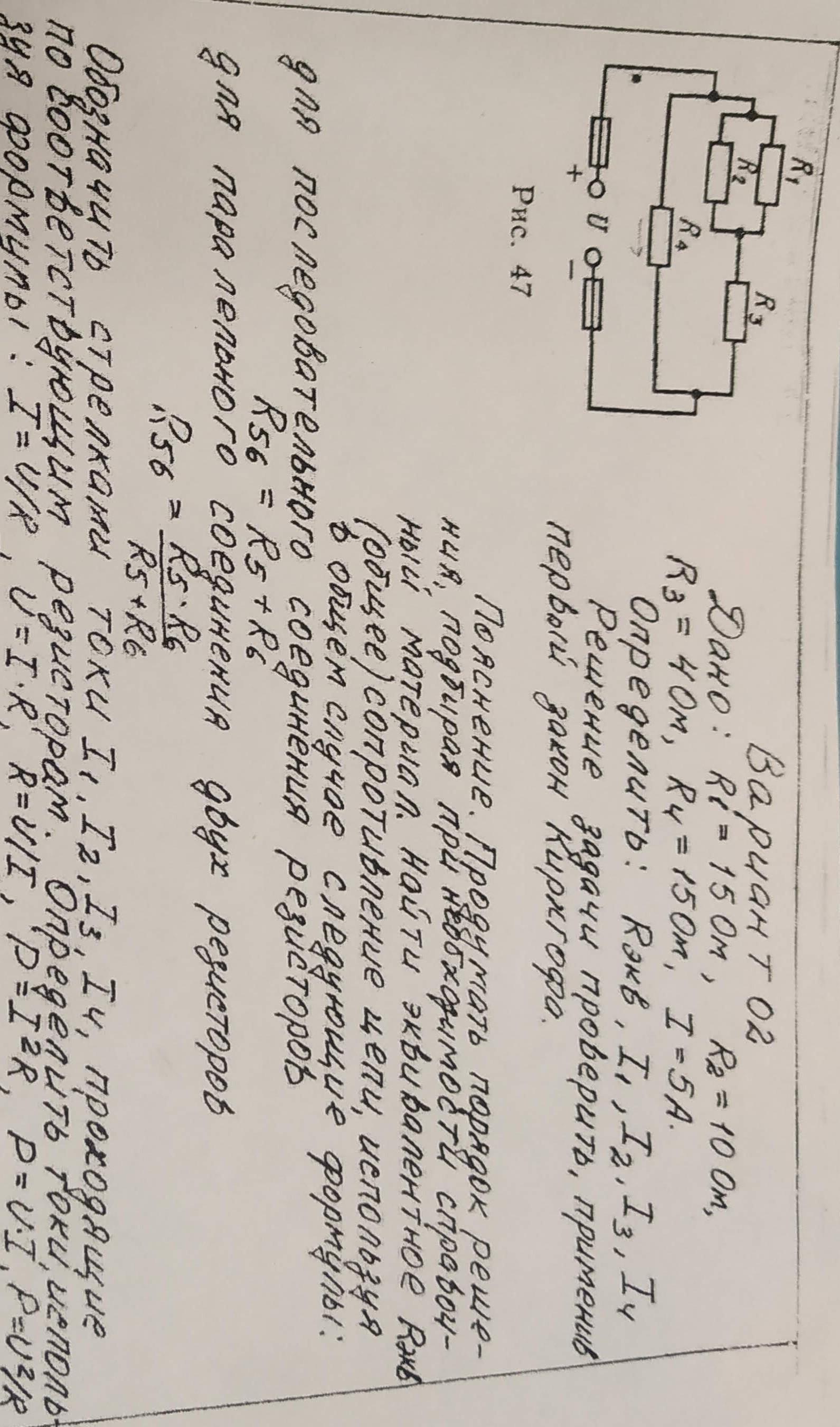

Найти ток на определенных резисторах, на скриншоте написано подробно, помогите пожалуйста​

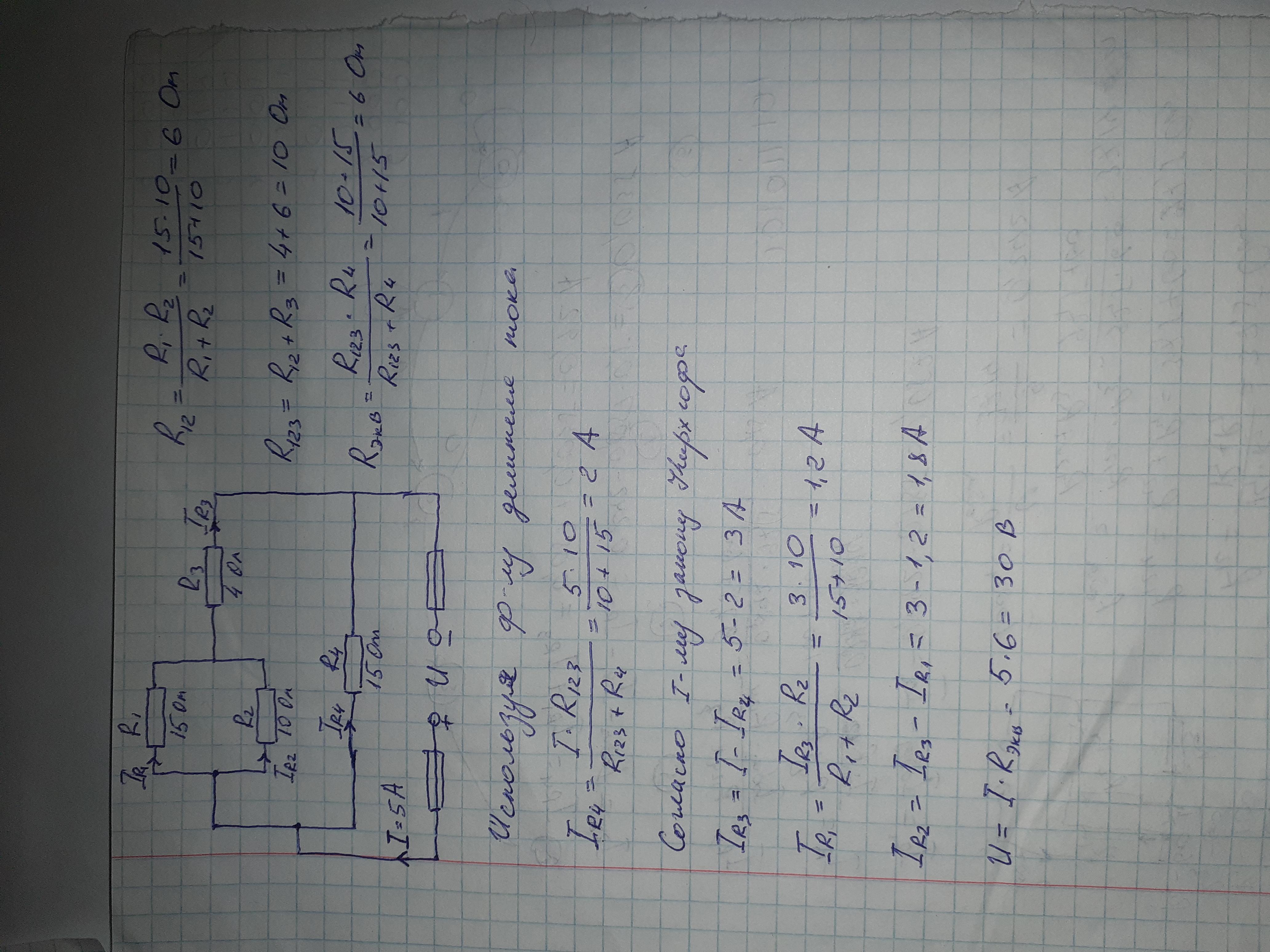

nlyga1111: Где вы такой узел нашли? Это абсолютно разные узлы. Стрелками на схеме я указал направление токов, что куда втекает, а что вытекает. Узла i1+i2-i3-i4 в схеме нет!

pidese: В задаче сказано, найти ток на каждом резисторе, т.к. I = 5, то найдя общее сопротивление мы находим напряжение u = I * r, далее мы находим резистор 1 i1=u/r1, i2=u/r2, r123=r12+r3 i3=u/r123, I4=u/r4

pidese: вроде так

pidese: Но опять же, я могу ошибаться

pidese: но у меня всё сходиться по расчетам

nlyga1111: "I1=U/R1" это уже никак не может соответствовать действительности, т.к. там делитель напряжения и,согласно второму закону Кирхгофа, там сумма падений напряжений на R1 и R3, а не полное U. Проверьте баланс мощностей - мощность, отдаваемая источником, должна соответствовать потребляемой мощности. У меня: Мощность источника P_и=U*I=30*5=150 Вт P_нагр=I^2_1*R1+I^2_2*R2+I^2_3*R3+I^24*R4=1,2^2*15+1,8^2*10+3^2*4+2^2*15=150 Вт. Если у вас сходится - тогда снимаю шляпу и ухожу на покой...

pidese: Спасибо большое за информацию, действительно у меня не 150, а 155. Спасибо большое:)

pidese: И на последок, не могли бы, пожалуйста, рассказать как определить по стрелкам, что втекает, а что вытекает?)

nlyga1111: Ничего сложного. Например, есть узел R1,R2,R3. Согласно стрелкам IR1 и IR2 втекают в этот узел, а IR3 вытекает. Есть узел R3 и R4. Согласно стрелкам IR3 и IR4 втекают, а I вытекает (через источник питания и дальше). Ну и дальше в узел втекает I, а вытекает IR123 и IR4

pidese: Благодарю, все хорошего
