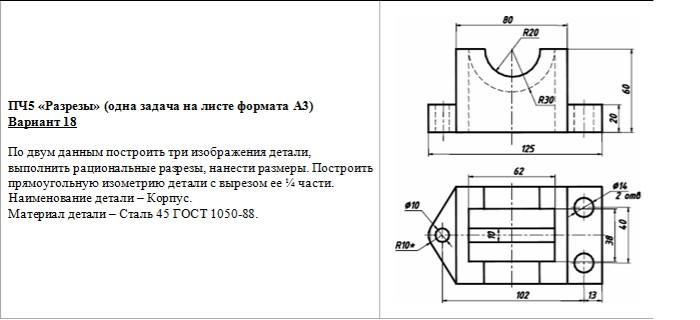

Черчение. Хелп! Разрезы по двум данным построить три изображения. СМ,приложение

Ответ:

Объяснение:

Размеры не стала указывать, т.к. многих из них нет на Вашем чертеже и взяла их "примерно".

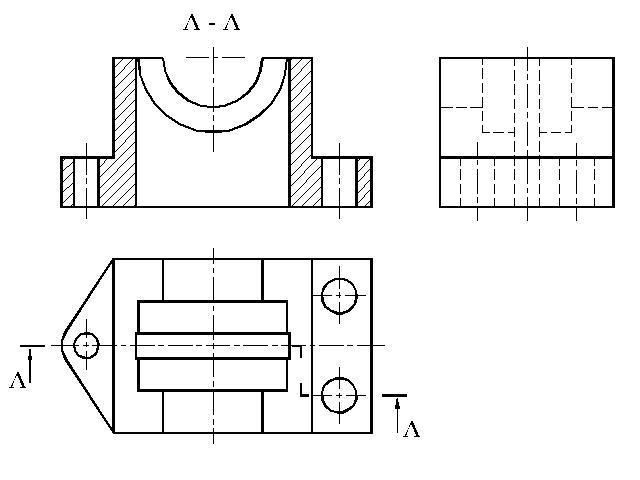

Главный вид заменила ступенчатым разрезом А-А.

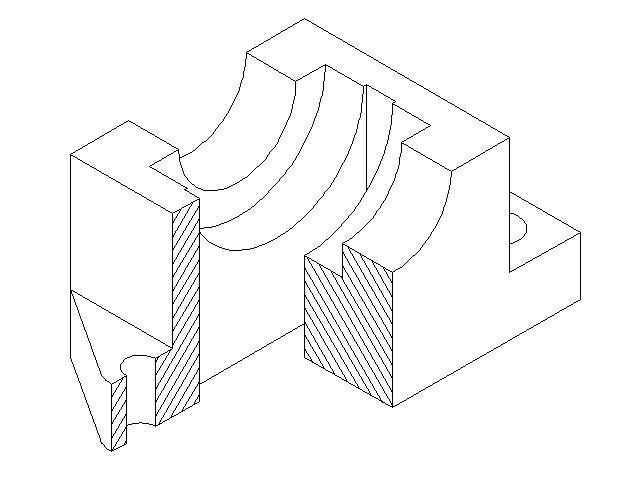

Вырез 1/4 детали в изометрии сделать невозможно, т.к. деталь не имеет оси симметрии на главном виде - сделала вырез по оси симметрии круговых выемок.
