Предмет: Другие предметы,
автор: Аноним

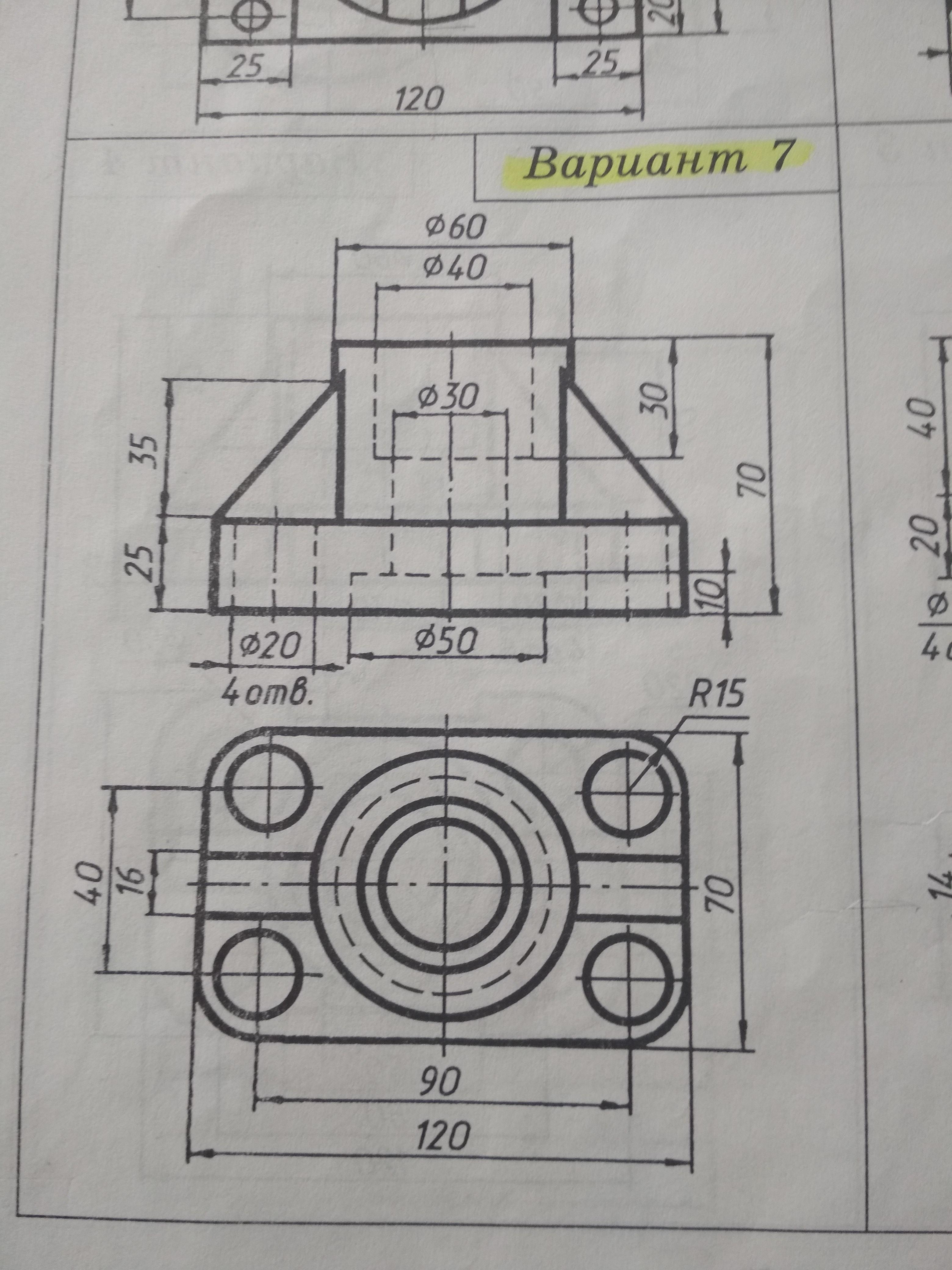

ЧЕРЧЕНИЕ. Есть фронтальная и горизонтальная проекции, надо достроить профильную и аксонометрическую, сделать разрез на профильной, фронтальной, аксонометрической проекциях.
Приложения:
Ответы
Автор ответа:
3
Ответ:
Объяснение:

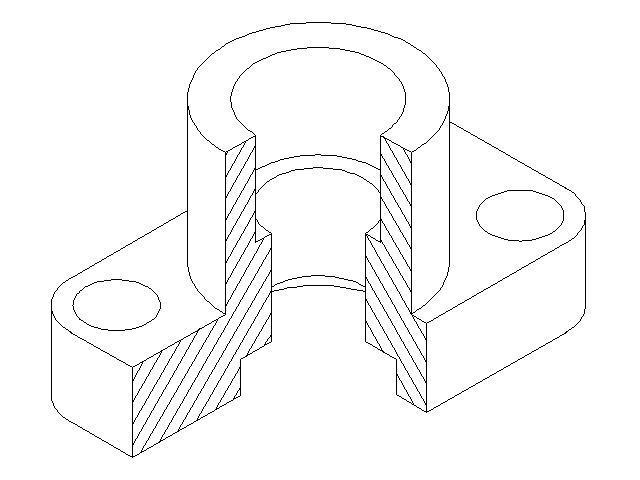

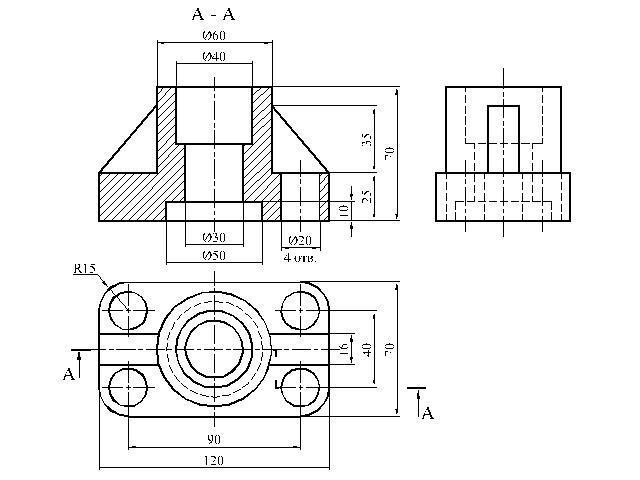

Главный вид заменила на ступенчатый фронтальный разрез А-А.
Профильный разрез будет лишним - не несет никакой информации, как и сам вид слева.
Приложения:
