Тема Разрезы в аксонометрии

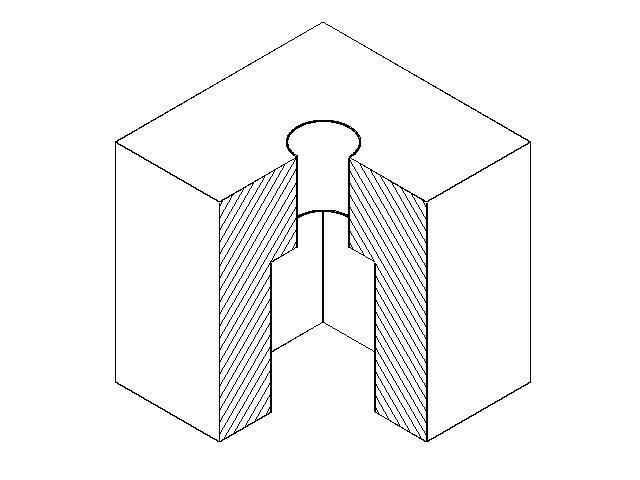

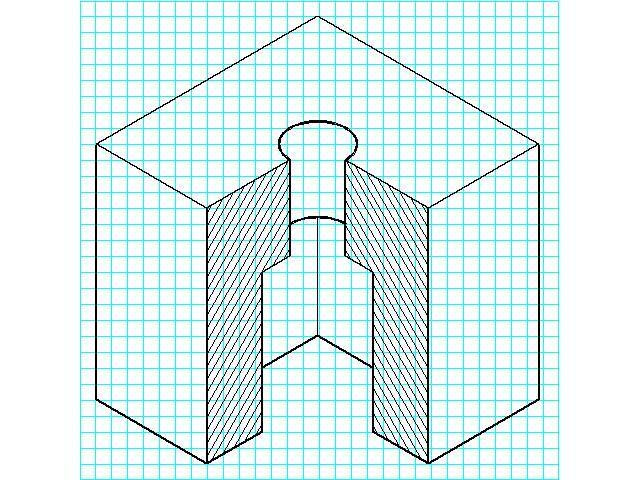

Задание: Вычертить куб со сторонами 80 мм, внутри которого по центру проходит сквозное отверстие. В вверху отверстие цилиндрическое диаметром-20 мм и глубиной-30 мм. Затем оно переходит в квадратное отверстие со стороной-40 мм.
Выполните чертёж в изометрии с вырезом четверти.
​
