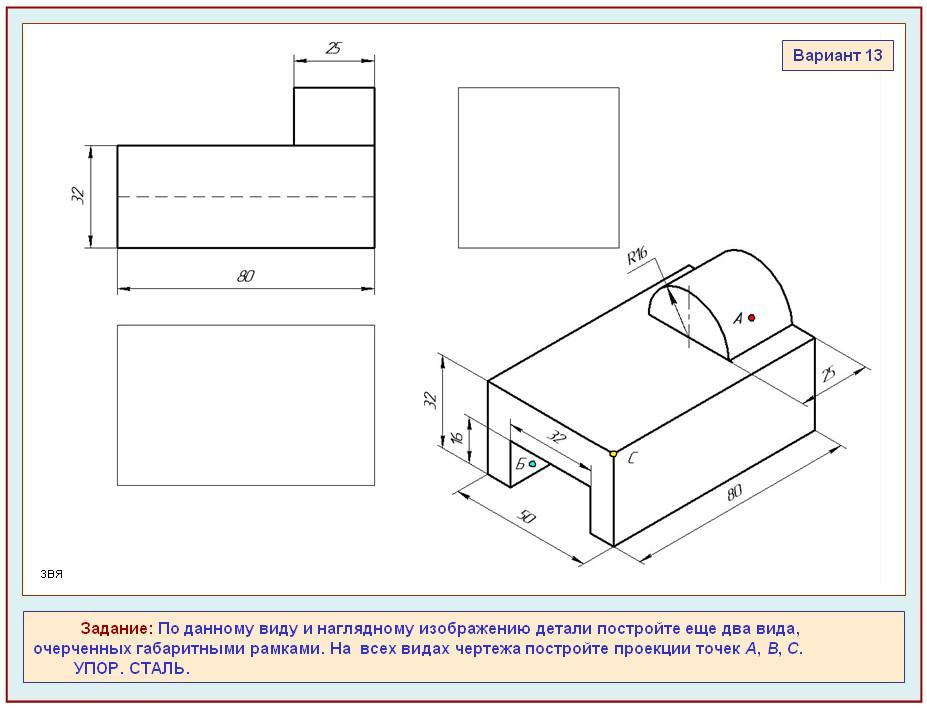

Помогите с с черчением, даю 100 баллов!!!! С проекционными векторами!

Ответ:

Объяснение:

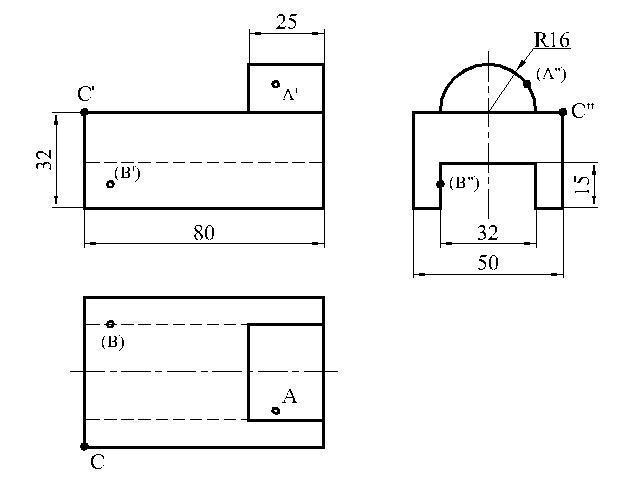

Первый чертеж - построение видов.

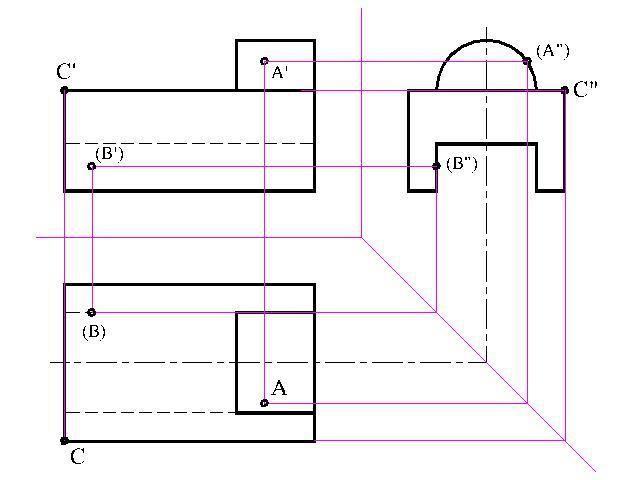

Второй чертеж - нахождение точек. Обозначение точек в скобках говорит о том, что на данном виде точка не видна.

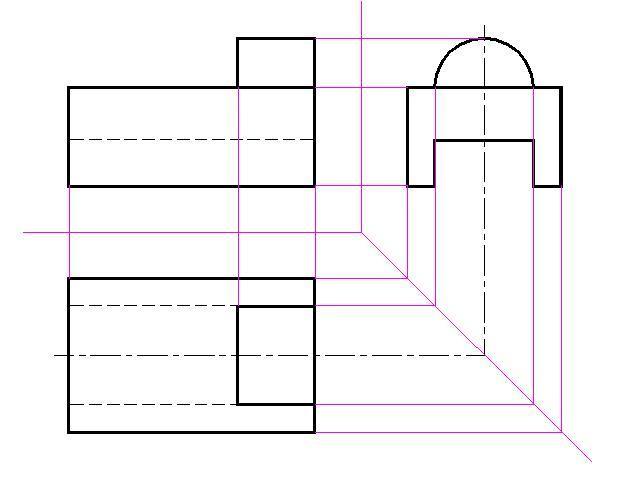

Третий чертеж - что должно получиться.

Цветные линии - на чертеже их выполняют простым карандашом тонкой линией.
