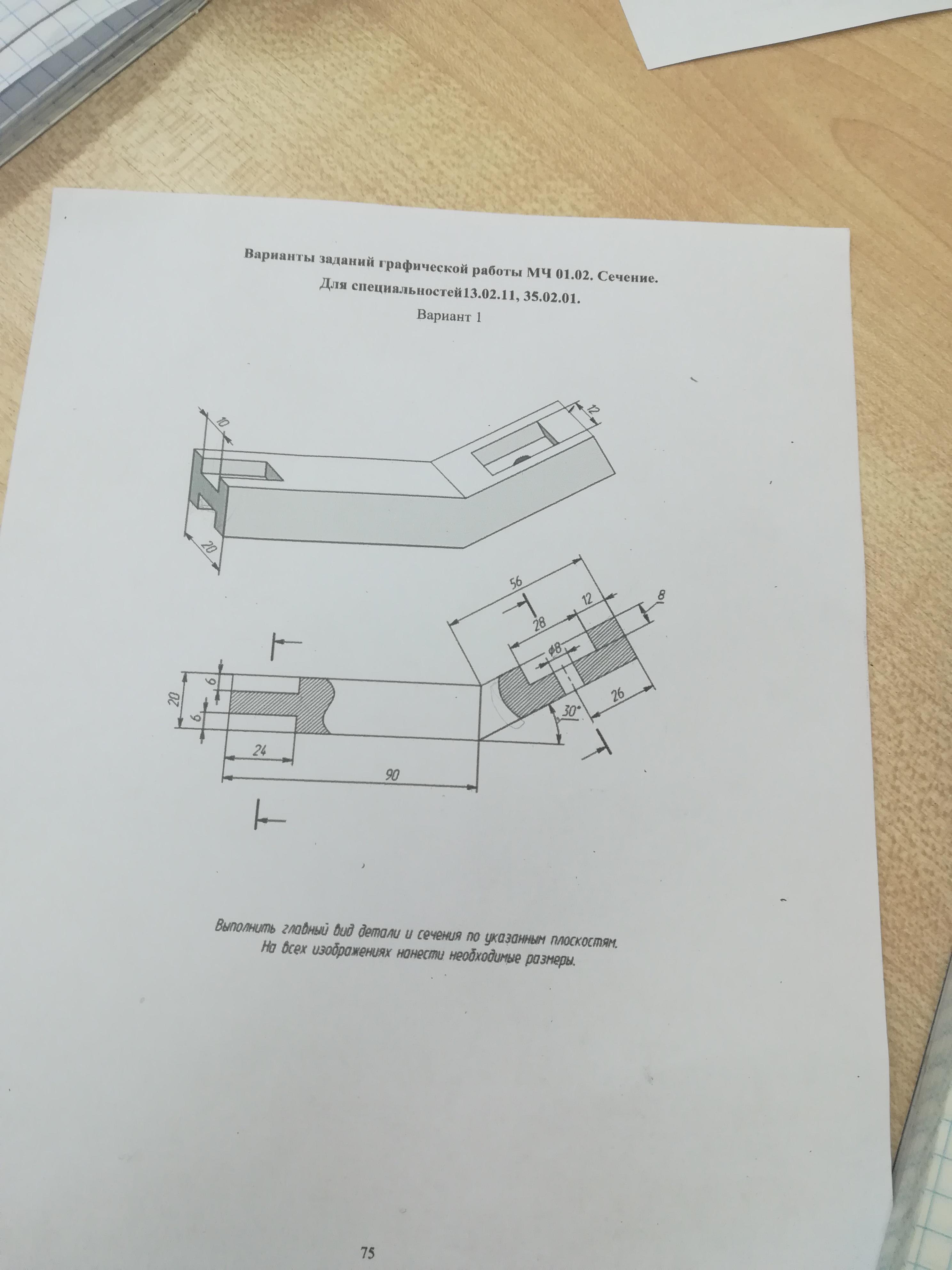

Помогите пожалуйста, срочно нужно, заранее спасибо!!! Выполните главный вид детали и сечения по указанным плоскостям. На всех изображениях нанести необходимые размеры
Приложения:
Ответы
Автор ответа:
1
Ответ:
Объяснение:

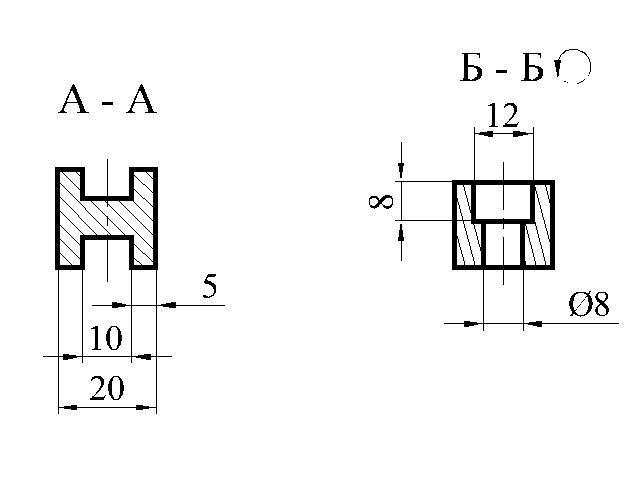

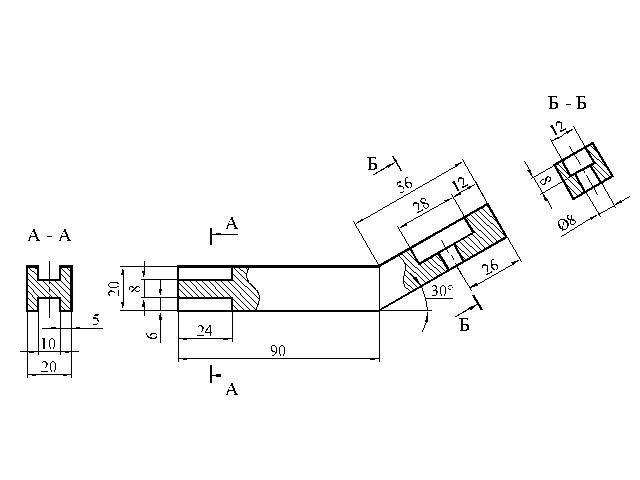

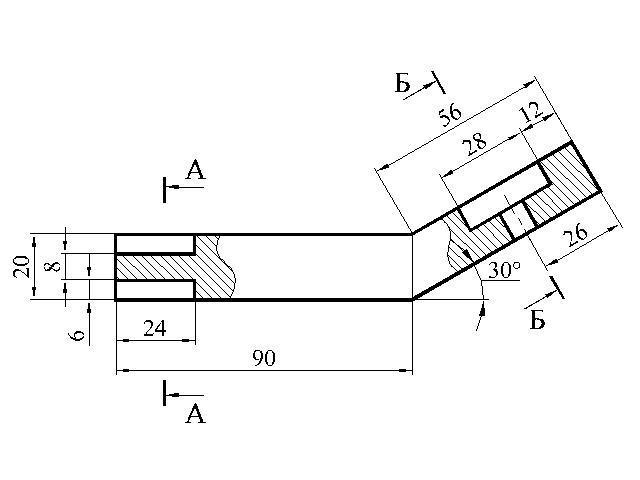

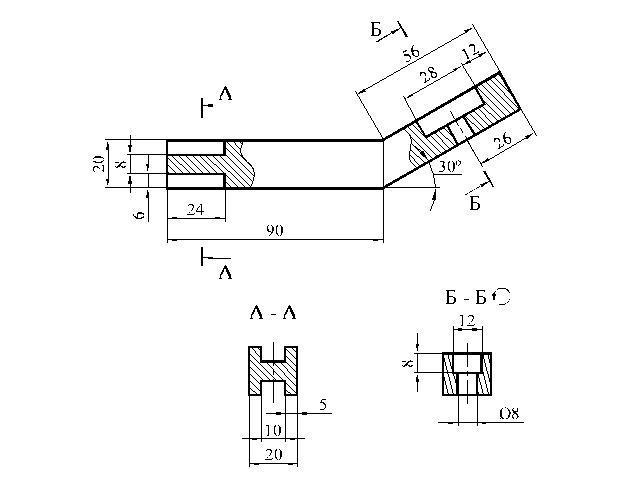

На первом чертеже сечение Б-Б выполнено под углом 30°, а на втором развернула, но при этом к обозначению сечения добавила значок (окружность со стрелкой), который говорит, что сечение повернуто.
Приложения:
