Предмет: Другие предметы,
автор: OldIzChata

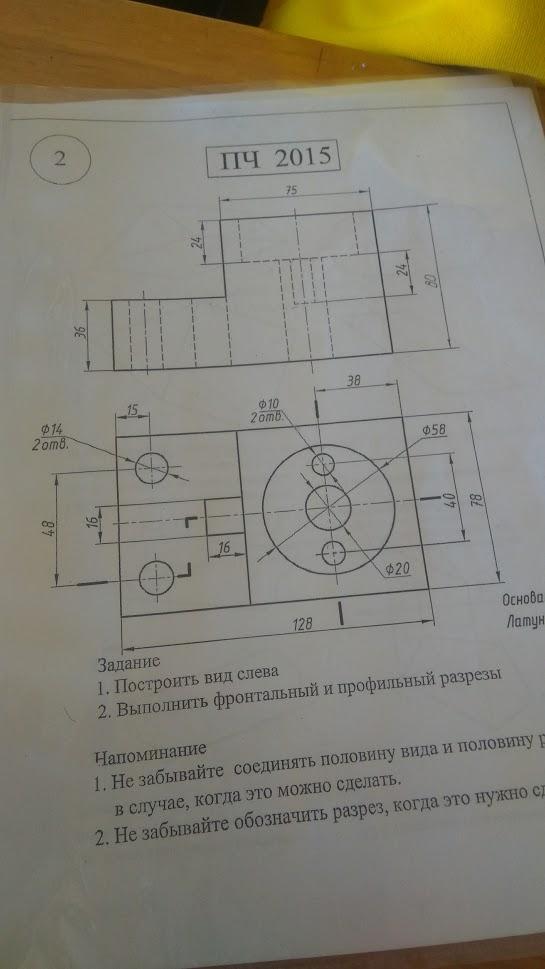

Помогите пожалуйста, нужно выполнить ступенчатый разрез
Приложения:
Ответы
Автор ответа:
1
Ответ:
Объяснение:

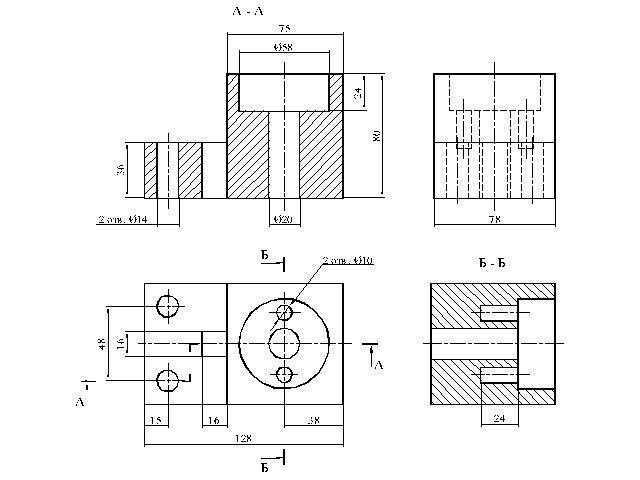

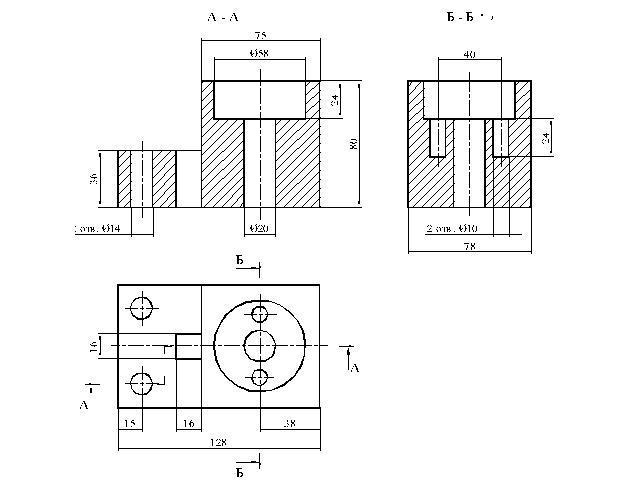

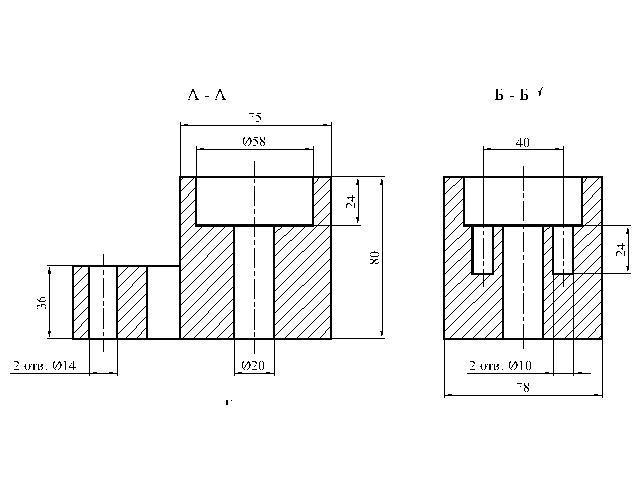

На втором чертеже вид слева заменила на разрез Б-Б (рядом с обозначение Б-Б изображена окружность со стрелкой, это обозначает, что разрез повернут)
Приложения:
OldIzChata:
Спасибо огромное!!)
Удачи!!!
Скажите, а для чего нужно было поворачивать разрез?
На первом чертеже разрез изображен по указанию стрелок, а при замене вида слева на разрез нужно развернуть для правильного прочтения чертежа.
