Предмет: Другие предметы, автор: lolstolinski30

ДАЮ 100 БАЛЛОВ

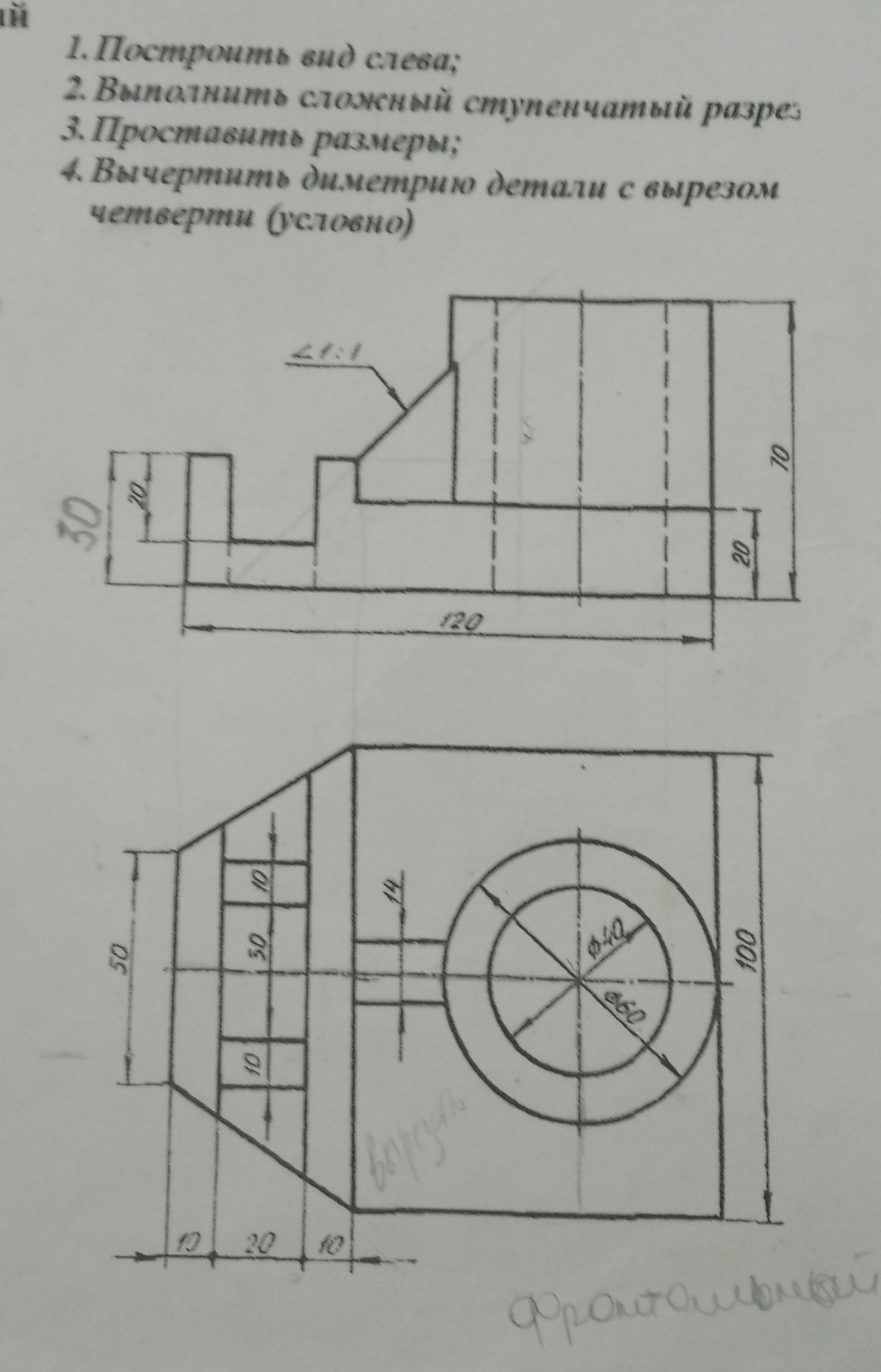

Помогите с инженерной графикой (сложные разрезы)
.

Приложения:

Ответы

Автор ответа: Букса
1

Ответ:

Объяснение:

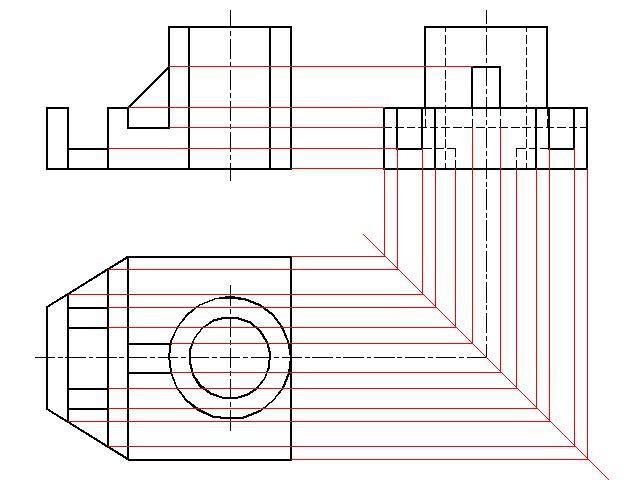

Первый чертеж - построение третьего вида (слева)

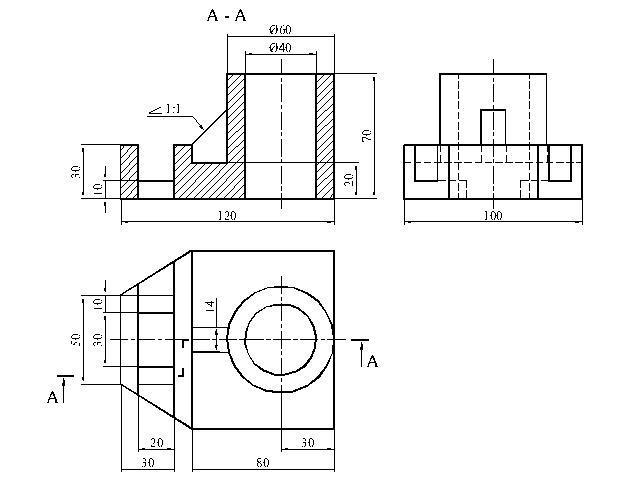

Второй чертеж - главный вид заменила ступенчатым разрезом А-А

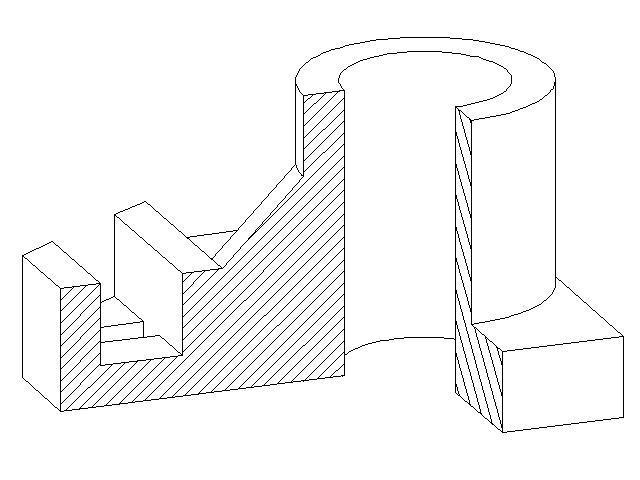

Третий чертеж - диметрия

Приложения:
