Помогите решить задания по черчению

Ответ:

Объяснение:

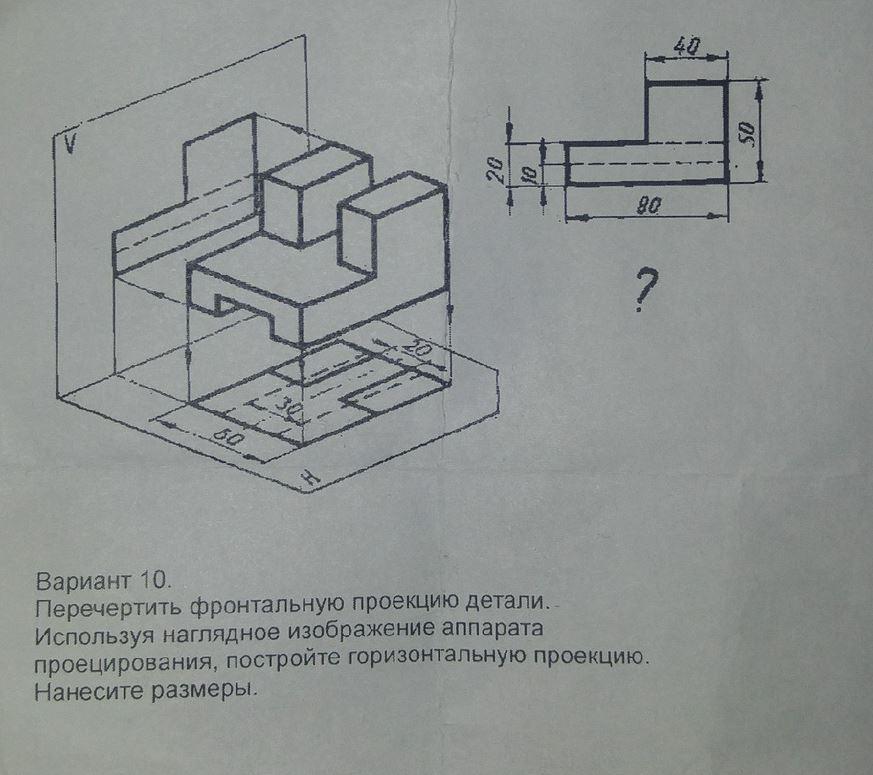

Вариант 10

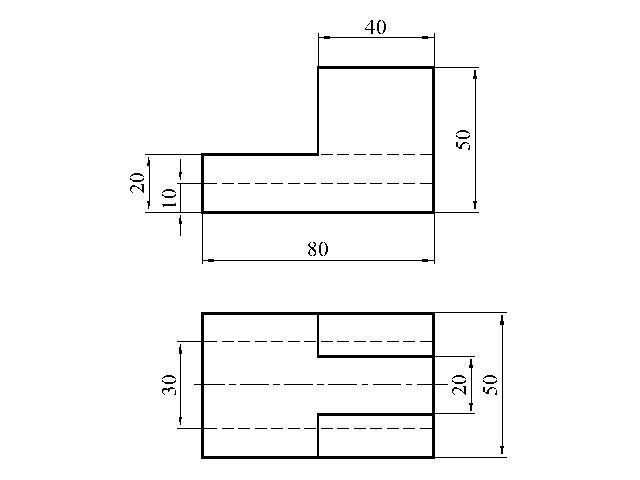

Первый чертеж - выполнен вид сверху (горизонтальная проекция). Думаю, что в задании допущена ошибка и нужно выполнить профильную проекцию - см. второй чертеж. Дело в том, что размеры на чертежах не указывают по невидимым линиям.

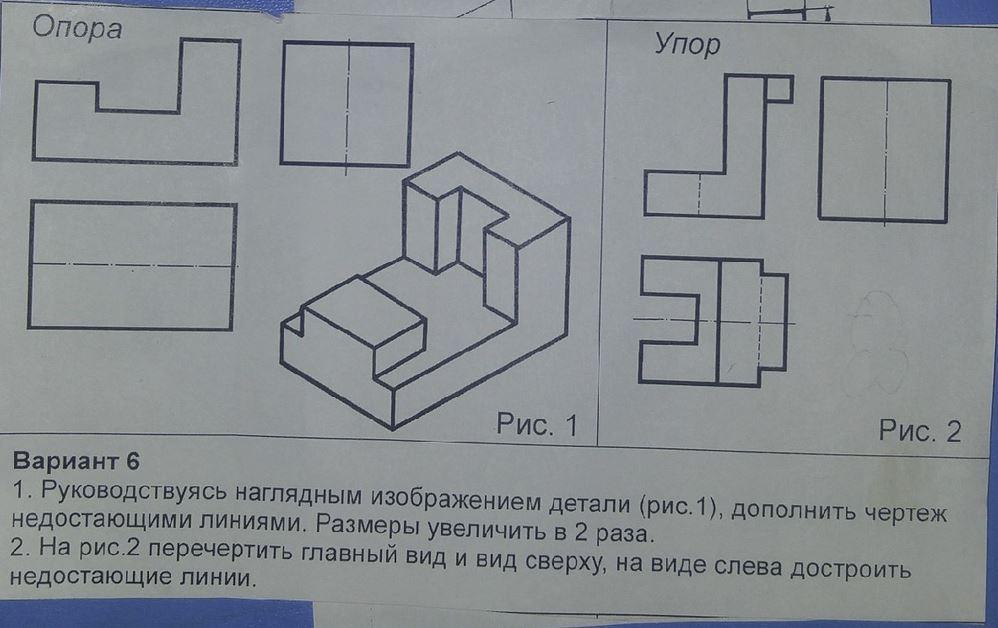

Вариант 6

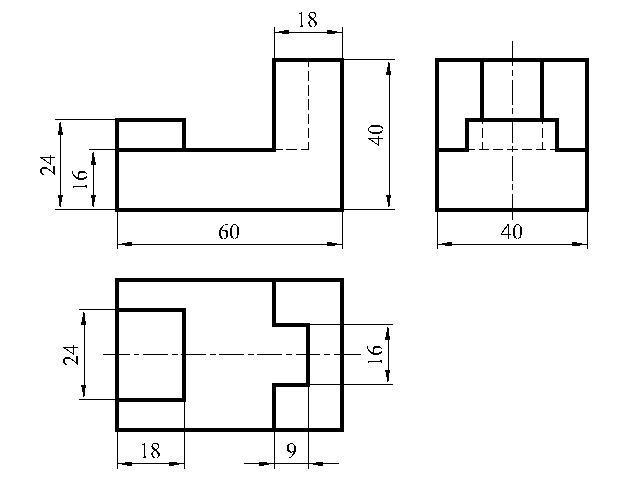

1. Третий чертеж - указала размеры, по которым я чертила деталь.

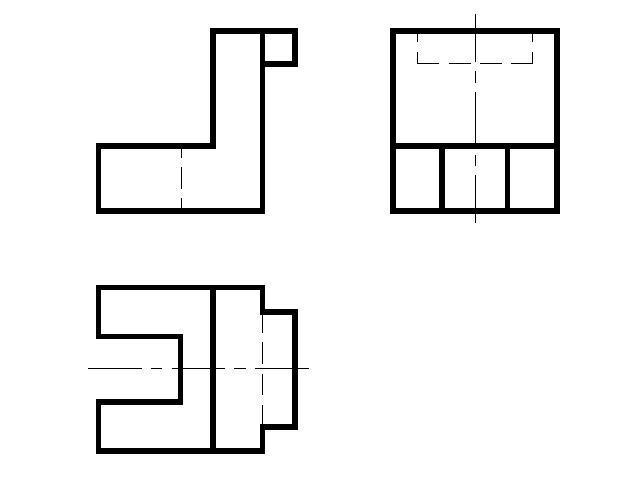

2. Четвертый чертеж

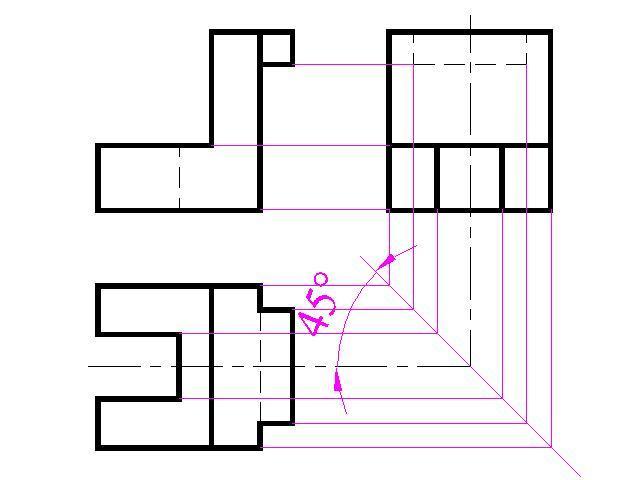

Пятый чертеж - построение третьего вида
