Предмет: Физика, автор: Tema010

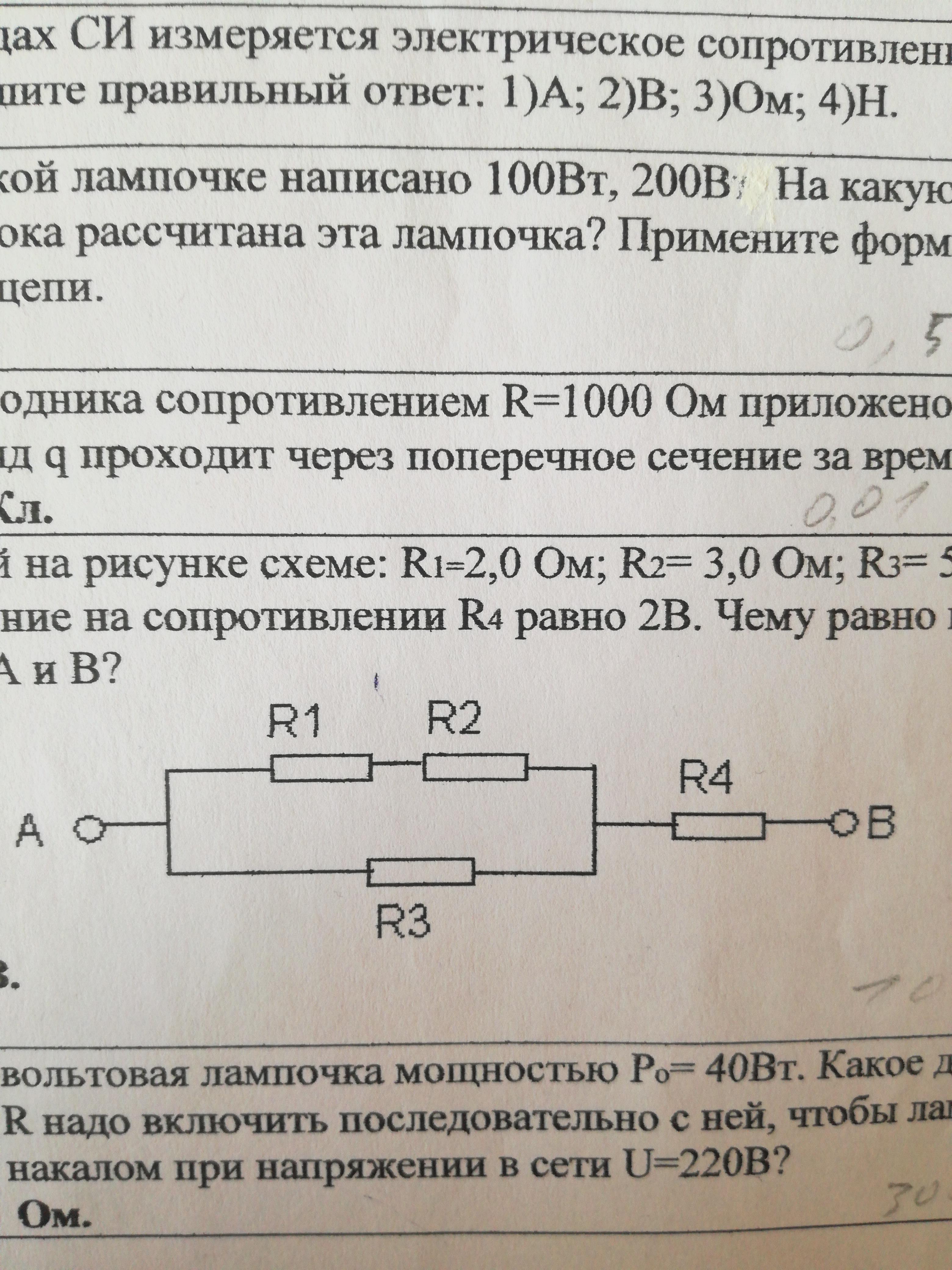

В приведенной на рисунке схеме: R1=2,0 Ом; R2=3,0 Ом; R3=5,0 Ом; R4=5,0 Ом. Напряжение на сопротивлении R4 равно 2B. Чему равно напряжение между точками А и В?

Приложения:

Ответы

Автор ответа: gregysize

Ответ:

Объяснение:

$R = \dfrac{(R_1 + R_2)*R_3}{(R_1 + R_2) + R_3} + R_4 = \dfrac{(2+3)*5}{2+3+5} + 5 = 7.5~Om\\I = I_4 = \dfrac{U_4}{R_4} = \dfrac{2}{5} = 0.4~A\\U_{AB} = I*R = 0.4*7.5 = 3~V$
