Предмет: Физика, автор: WhyPeach

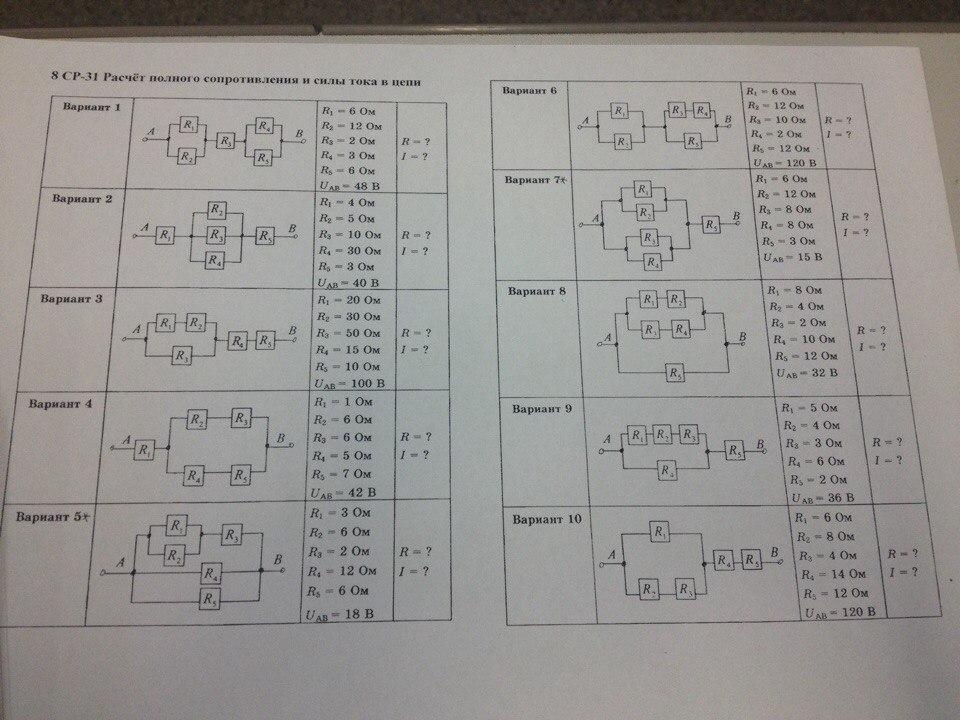

Расчёт полного сопротивления и силы тока в цепи. Вариант 9.

Приложения:

Аноним: Если Вам нужен №9, зачем присылать все 10. Еле видно. Но когда нажимаешь "ответить", Ваше фото уменьшается так сильно, что не видно ничего. Почему нельзя перерисовать схему, написать, что дано? Лишь бы "сбросить", пусть за Вас возятся. Может на телефоне это удобно, но на ноуте нет.

Ответы

Автор ответа: Regent1828
3

Резисторы R₁, R₂ и R₃ соединены последовательно:

       R₁₂₃ = R₁ + R₂ + R₃ = 5 + 4 + 3 = 12 (Ом)

Резистор R₄ c группой R₁₂₃ соединен параллельно:

       R₁₂₃₄ = R₁₂₃R₄/(R₁₂₃+R₄) = 12 · 6 : 18 = 4 (Ом)

Резистор R₅ с группой R₁₂₃₄ соединен последовательно.

Общее сопротивление цепи:

       R = R₁₂₃₄ + R₅ = 4 + 2 = 6 (Ом)

Сила тока в цепи:

       I = U/R = 36 : 6 = 6 (A)
