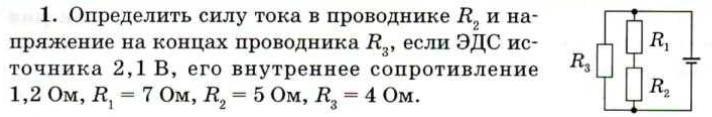

Определить силу тока в проводнике R2 и напряжение на концах проводника R3, если ЭДС источника 2,1 В, его внутреннее сопротивление 1,2 Ом, R1 = 7 Ом, R2 = 5 Ом, R3 = 4 Ом. ПОСМОТРИТЕ НА КАРТИНКУ

Ответ:

Объяснение:

1)

Резисторы R₁ и R₂ соединены последовательно, поэтому

R₁₂ = R₁+R₂ = 7+5 = 12 Ом

2)

Теперь резисторы соединены параллельно, тогда:

R = R₁₂·R₃/(R₁₂+R₃) = 12·4 / (12+4) = 3 Ом

3)

По закону Ома для полной цепи:

I = ЭДС / (R+r) = 2,1/(3+1,2) = 0,5 А

4)

U₃ = U₁₂

I₃·R₃ = I₁₂·R₁₂

I₃·4 = I₁₂·12

I₃ = 4·I₁₂

Но

I = I₃+I₁₂

0,5 = 4·I₁₂+I₁₂

0,5 = 5·I₁₂

I₁=I₂=I₁₂ = 0,1 А

Тогда

I₃ = 0,4 А

U₃ = 0,4·4 =0,16 В
