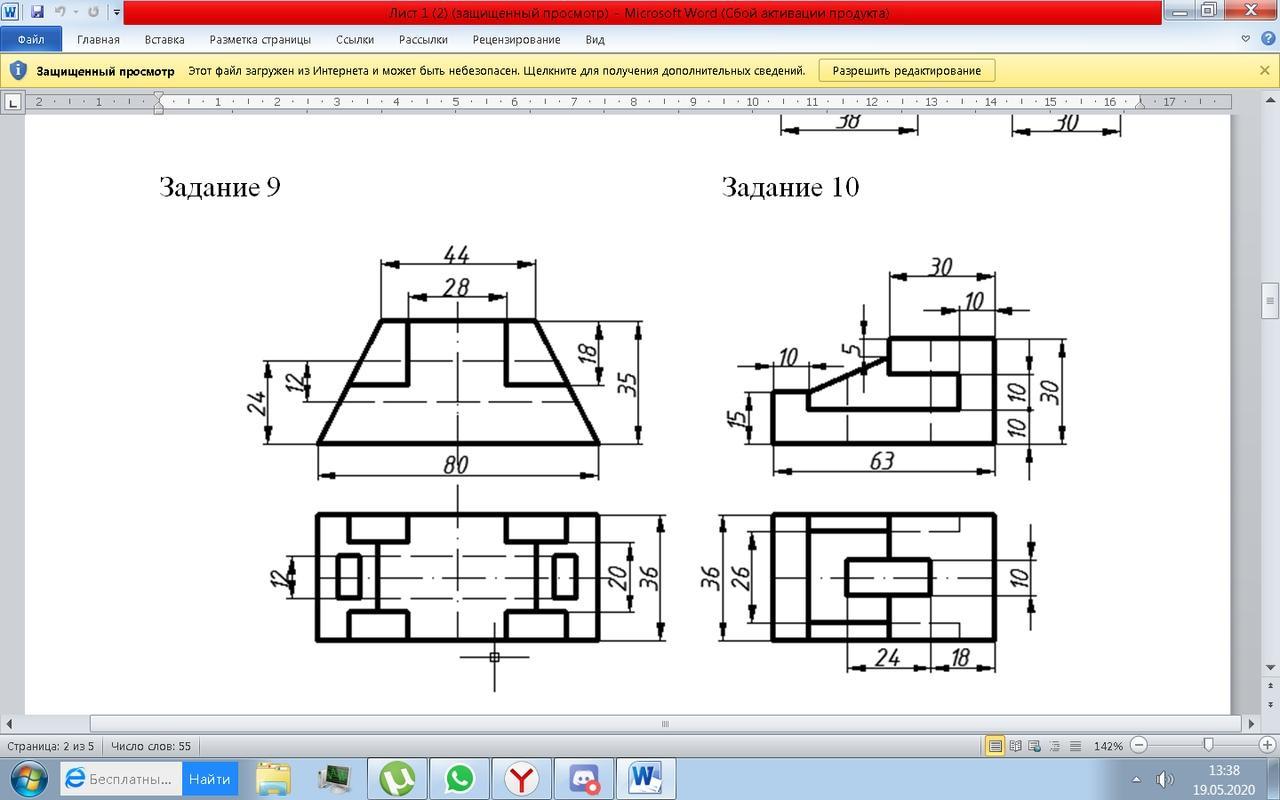

Задание: 9. 1.По двум проекциям построить третью проекцию.
2.Построить аксонометрический чертеж детали.

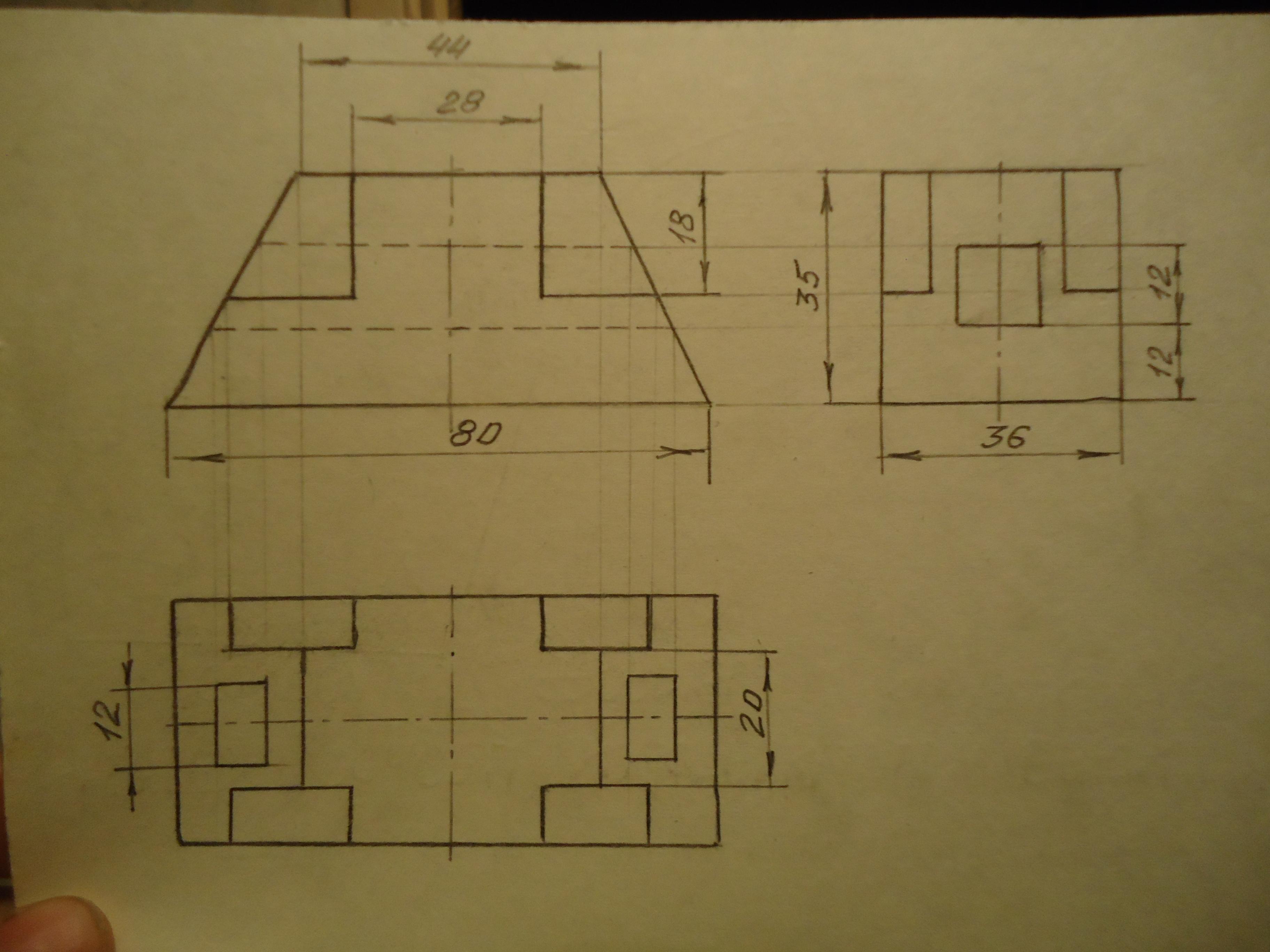

Ответ: Построение комплексного чертежа из 3-х проекций и изометрию детали см. на фото.

Объяснение:

   На главном виде чертежа есть размеры по высоте 24 и 12, я заменила их на 12 и 12, расположив их на виде слева. Штриховая линия на заданном чертеже имеет очень длинные штрихи. Выполняйте их не более 5-6 мм.

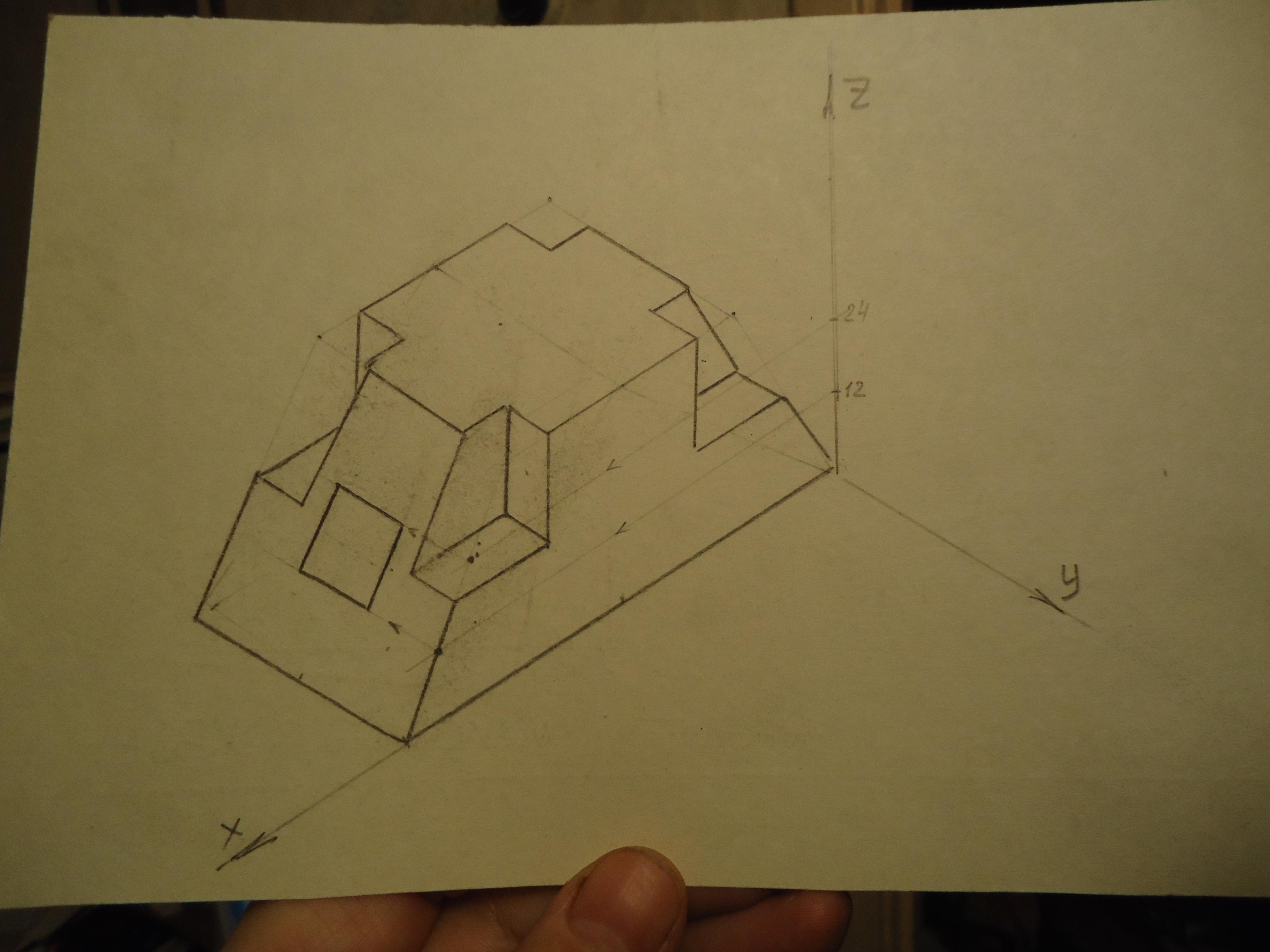

   При построении изометрии постройте сначала деталь без боковых вырезов и найдите на оси Z высоту 24 мм и 12 мм. С помощью этих точек вы сможете найти нижнюю и верхнюю линию на наклонных поверхностях детали. Тогда легко построить от середины этих линий контур сквозного прямоугольного отверстия. После этого останется построить боковые выемки. Желаю удачи.
