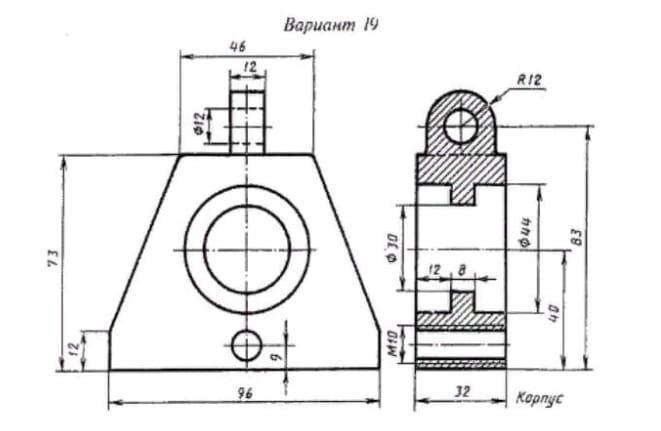

ЧЕРЧЕНИЕ Помогите пожалуйста, нужно выполнить чертеж с исправлением допущенных на нем ошибок, очень срочно!Спасибо!

Ответ:

Объяснение:

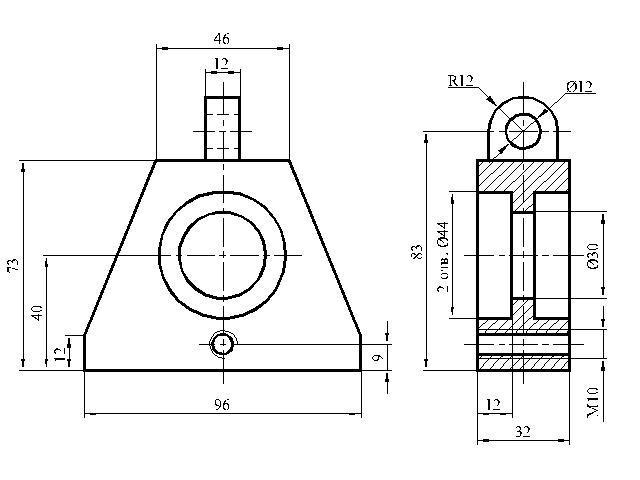

1. На главном виде добавила к отверстию М10 окружность без 1/4 - обозначение резьбы.

2. На главном виде убрала размер Ф12, т.к. размеры не указывают по невидимым линиям - перенесла на вид слева.

3. Вид слева немного исправила - смотрите внимательно (в верхней части детали убрала штриховку и добавила в середине детали вертикальные линии)

Удачи Вам!
