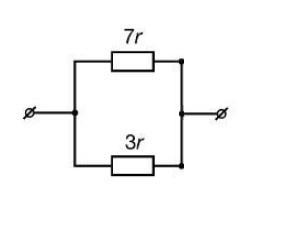

Определите общее сопротивление цепи, схема которой указана на рисунке, если известно, что r=30 Ом. Ответ выразите в омах, округлите до целого числа.

Ответ:

Объяснение:

Сразу обращаем внимание на перемычку, которая выключает из схемы все сопротивления, кроме сопротивлений

R₁ = 7r и R₂ = 3r, соединенных параллельно.

Тогда:

R = R₁·R₂ (R₁+R₂) = 7r·3r / (7r+3r) = 2,1·r

R = 2,1·30 = 63 Ом
