Графическая работа № 12
Эскизы деталей с выполнением сечений
Выполните на листе бумаги в клетку формата А4 по заданию
учителя с натуры или по наглядному изображению (рис. 177)
эскиз детали. Выявите поперечную форму детали сечением. Обо-
значьте его, если нужно. Нанесите размеры.

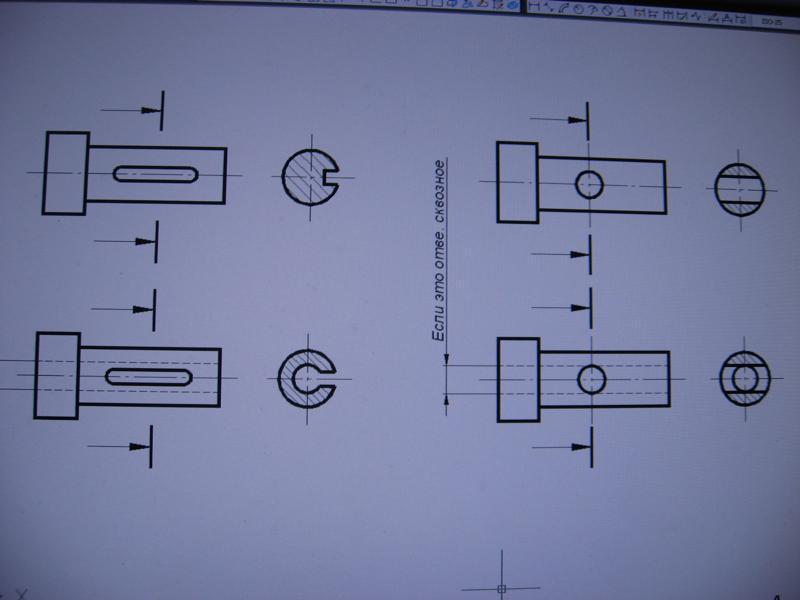

Пояснения к работе. При построении сечений руковод-
ствуйтесь примерами, данными на рисунках 170, 171, 172, 174 и 175.
Отверстие сквозное
Валик
Сталь 45
Палец
Сталь 50
5)
а)​
