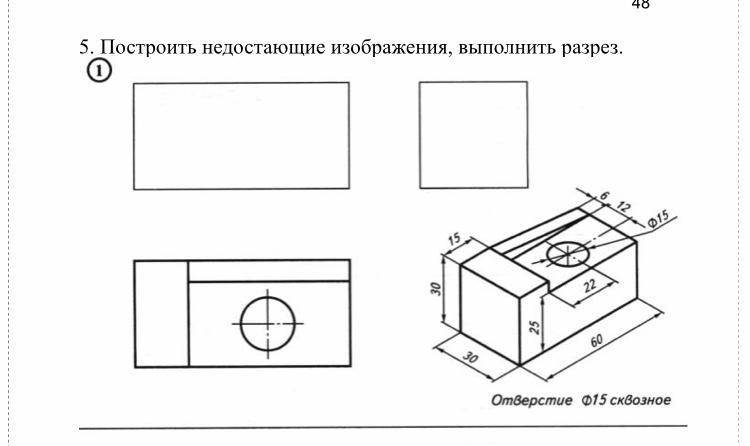

Срочно!!! Черчение 9 класс.

Ответ:

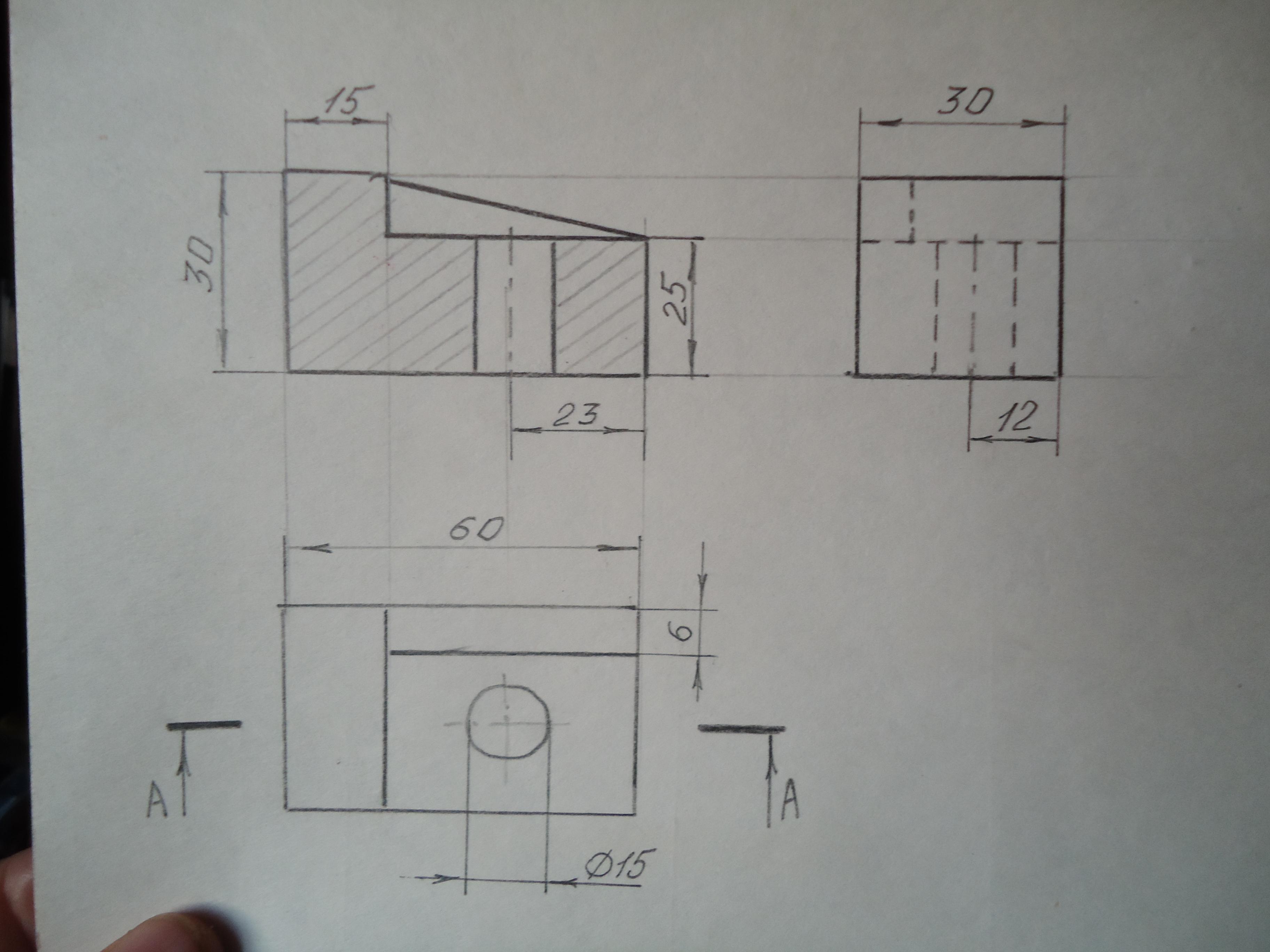

Построение трёх видов детали и фронтальный разрез представлены на фото. При проставлении размеров для удобства нанесения я заменила два размера, указывающие положение оси цилиндрического отверстия на два других, рассчитав их, исходя из других известных размеров.

Надеюсь, что смогла помочь. Желаю удачи.
