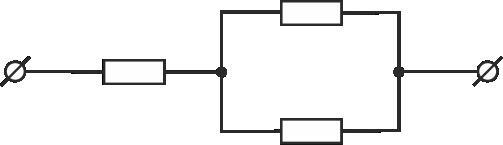

В электрической цепи, изображенной на рисунке, сопротивления всех резисторов одинаковы и равны 2 Ом.
Найдите сопротивление всей цепи.

Ответ:

3 Ом

Объяснение:

Общее сопротивление двух одинаковых параллельно подключенных резисторов в два раза меньше каждого, т.е. 1 Ом. Сопротивление последовательно соединённых сопротивлений 1 Ом и 2 Ом равно их сумме, т.е. 3 Ом
