Предмет: Другие предметы,
автор: dimnam919

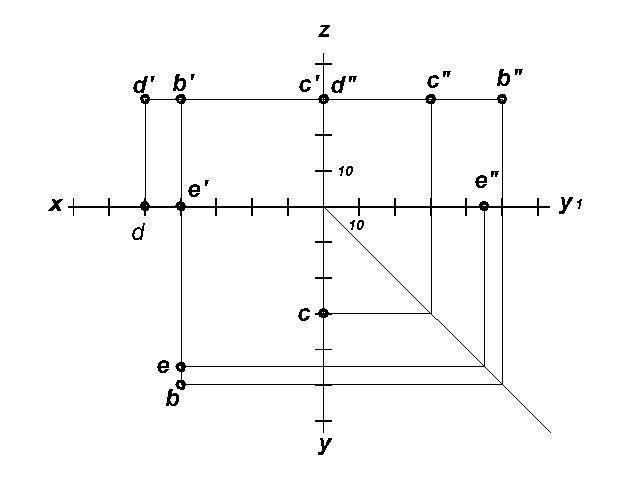

Построить наглядное изображение и Эпюры точек ABCD, определить принадлежит ли каждая из этих точек какой либо проекции. Точки: В (x-40,y-50,z-30). C (x-0,y-30,z-30). D (x-50,y-0,z-30). E (x-40,y-45,z-0) Помогите пожалуйста, последняя надежда (
Ответы
Автор ответа:
0
Ответ:
Объяснение:
Точка С принадлежит профильной (W) проекции, т.к. х=0.
Точка Д принадлежит фронтальной (V) проекции, т.к. у=0.
Точка Е принадлежит горизонтальной (Н) проекции, т.к. z=0.

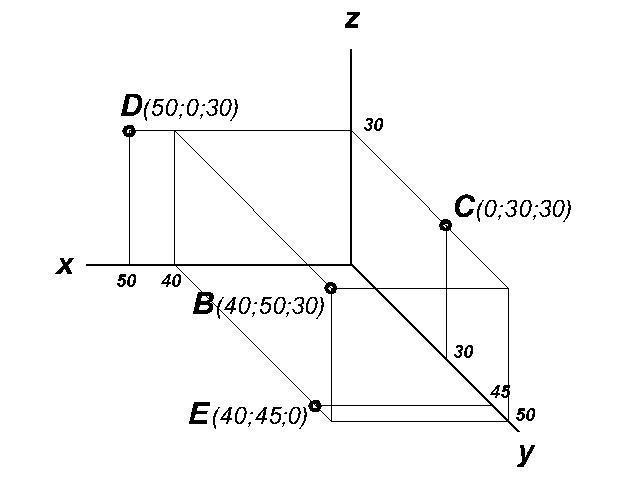

Второй чертеж - косоугольная фронтальная изометрия.
Приложения:
