Помогите!!!!!
Век буду благодарна

Ответ: См. построение чертежей на фото.

Объяснение:

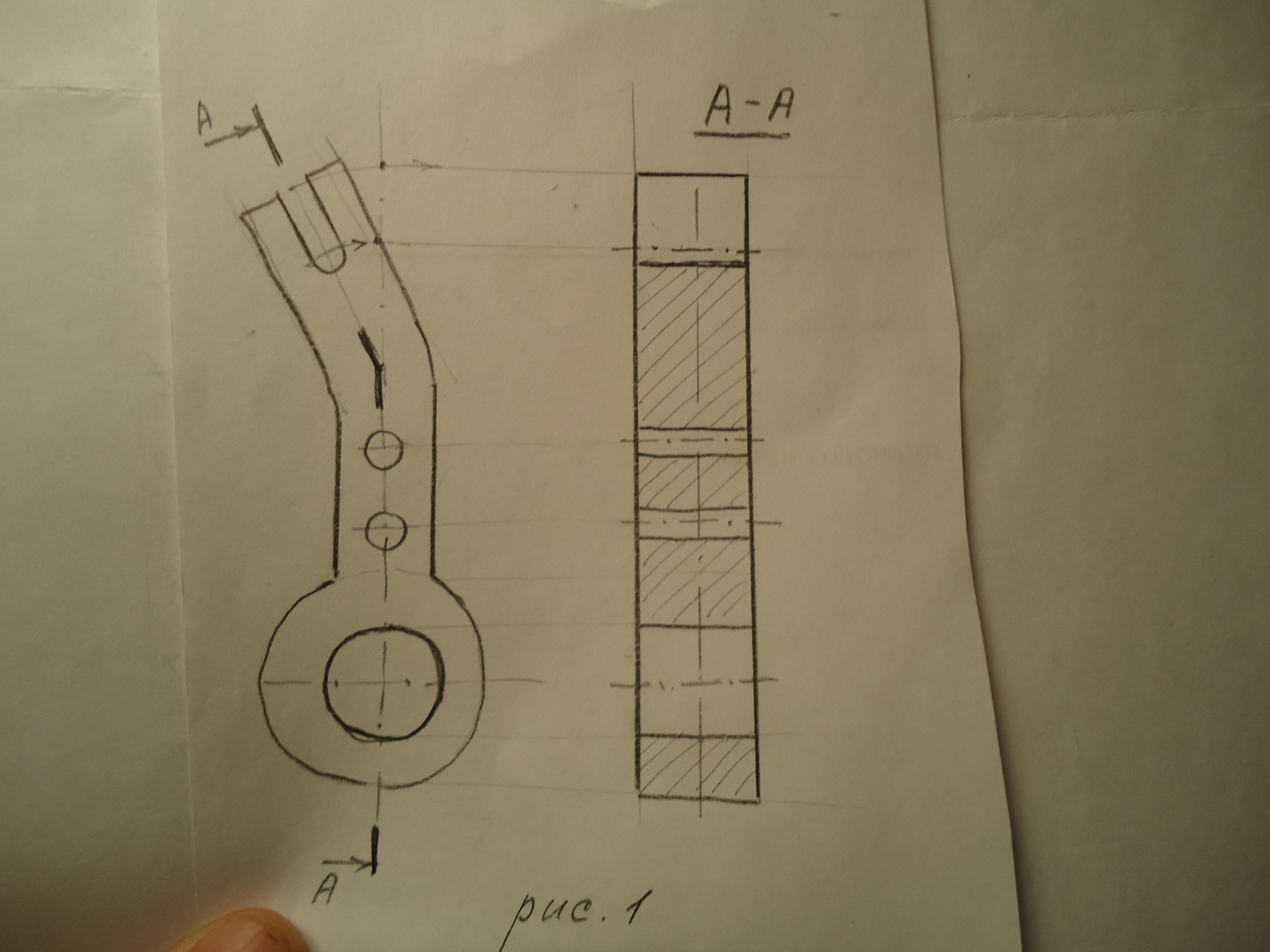

1) Главный вид и профильный разрез к рис. 1

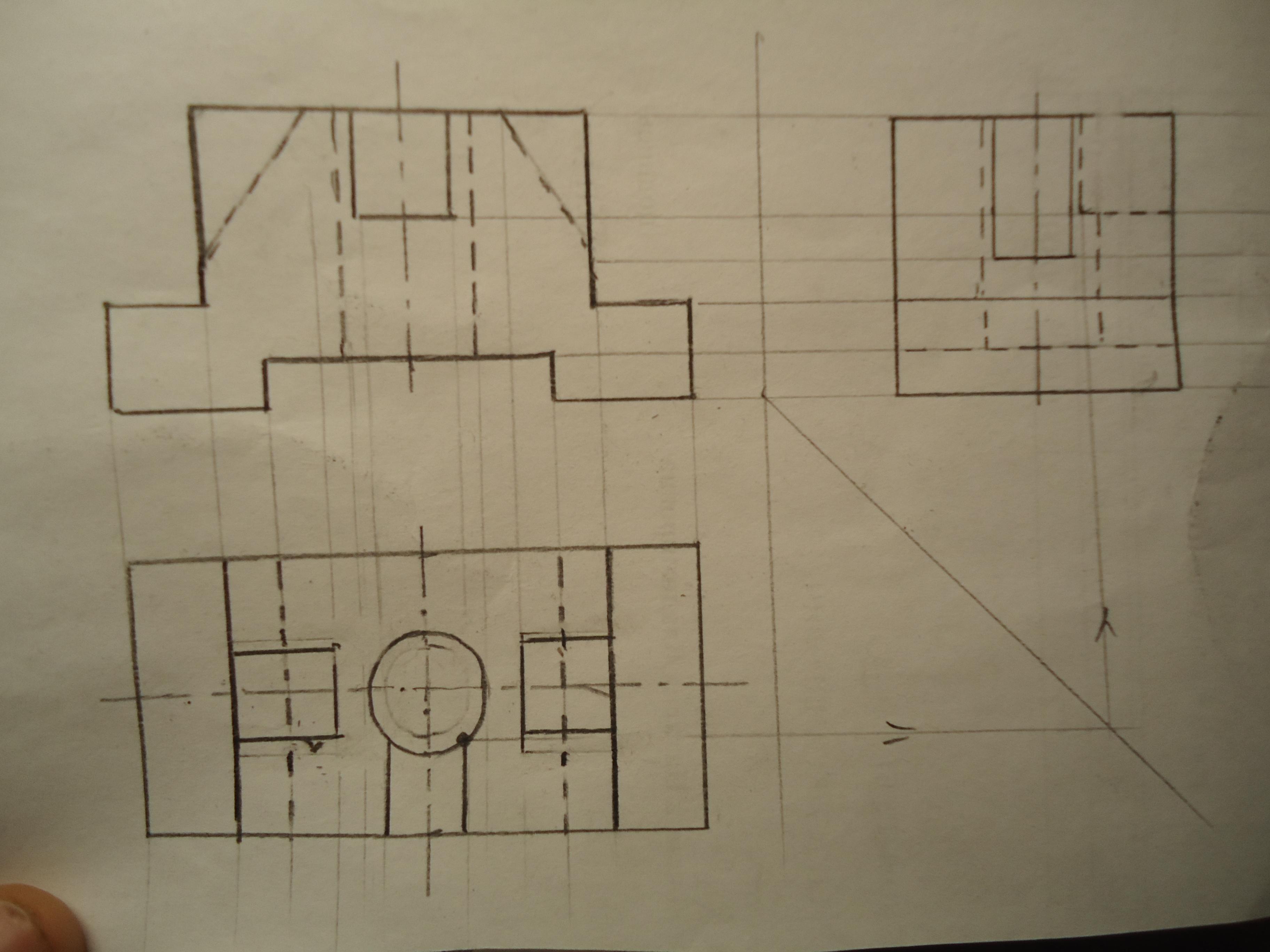

2) Чертёж из трёх проекций к рис. 2

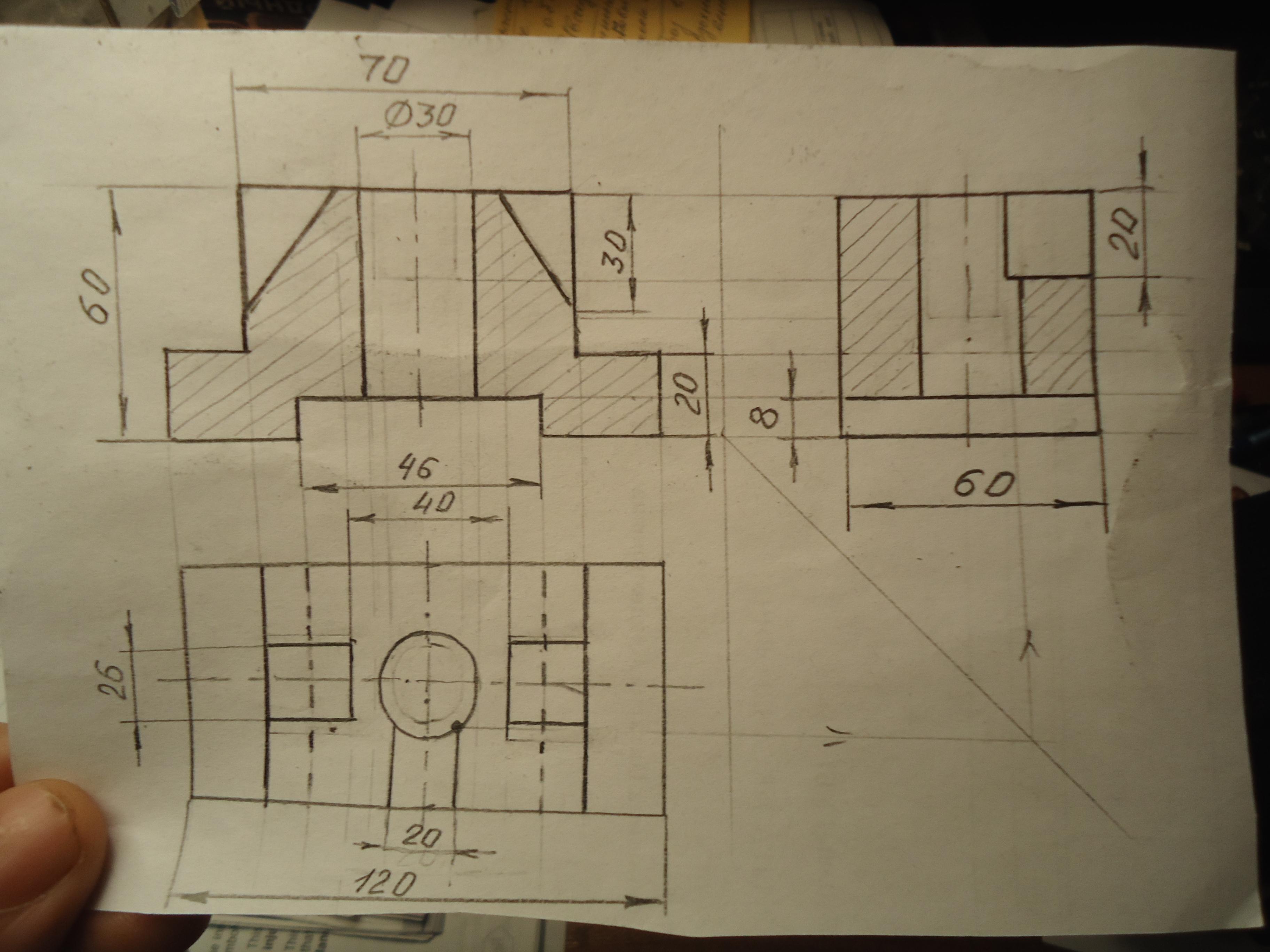

3) Чертёж из трёх проекций с размерами, фронтальный разрез и профильный разрез.
