Начертательная геометрия помогите пожалуйста.

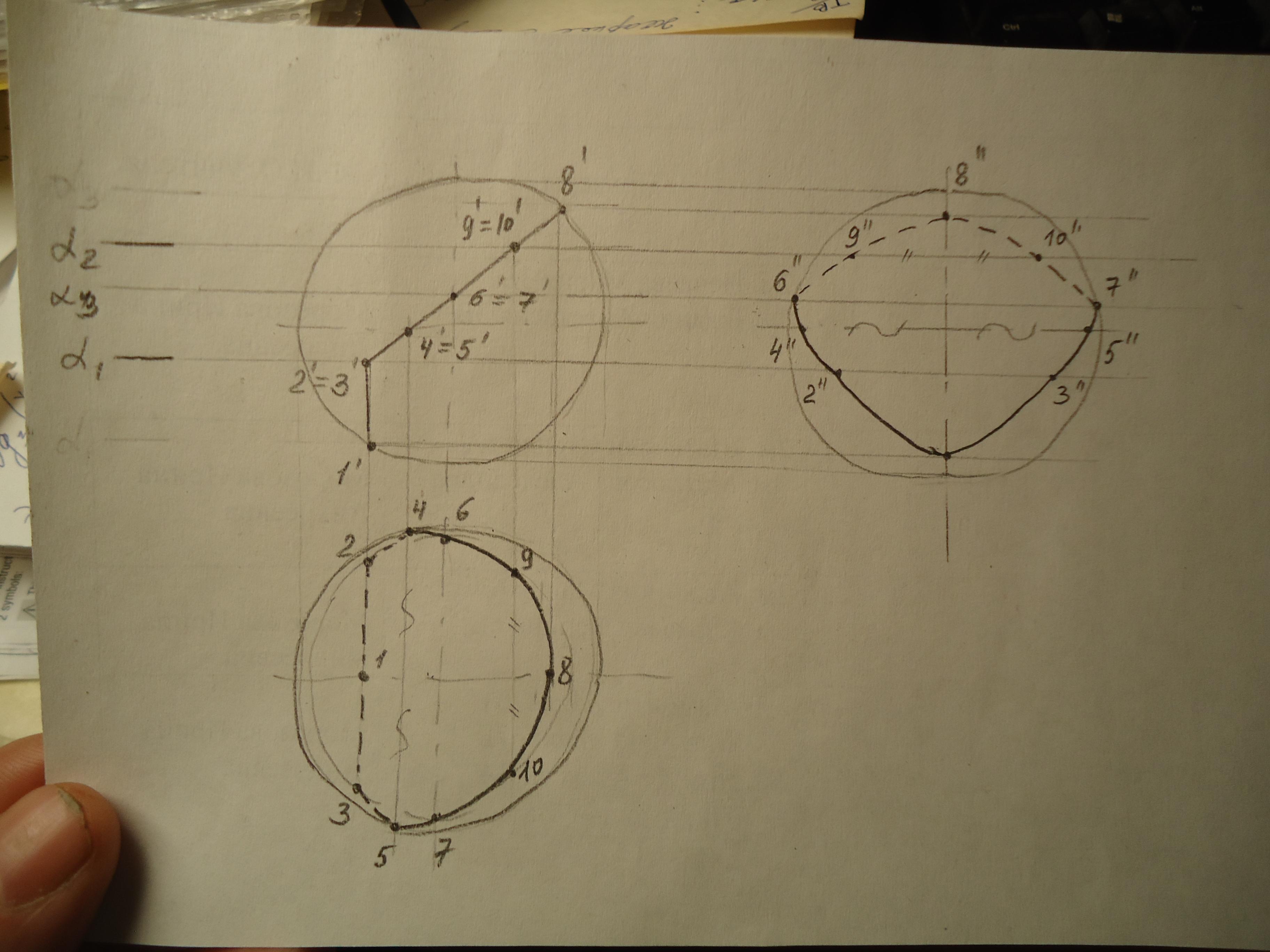

Ответ: Построение проекций линии L см.на фото.

Объяснение:

Поверхность Q - сфера.

На вид сверху точки, отмеченные на виде спереди, сносятся на соответствующие окружности, полученные от разрезания сферы фронтально-проецирующими плоскостями.

На вид слева точки переносятся с помощью расстояний на виде сверху, отмеченных двойном штрихом , волнистой линией...

Для определения видимости на виде сверху критическими точками являются точки на горизонтальной оси вида спереди 4¹ и 5¹.

Для определения видимости на виде слева критическими точками являются точки 6¹ и 7¹ на виде спереди.

   Надеюсь, что смогла вам помочь.
