Предмет: Другие предметы,
автор: kamil200354

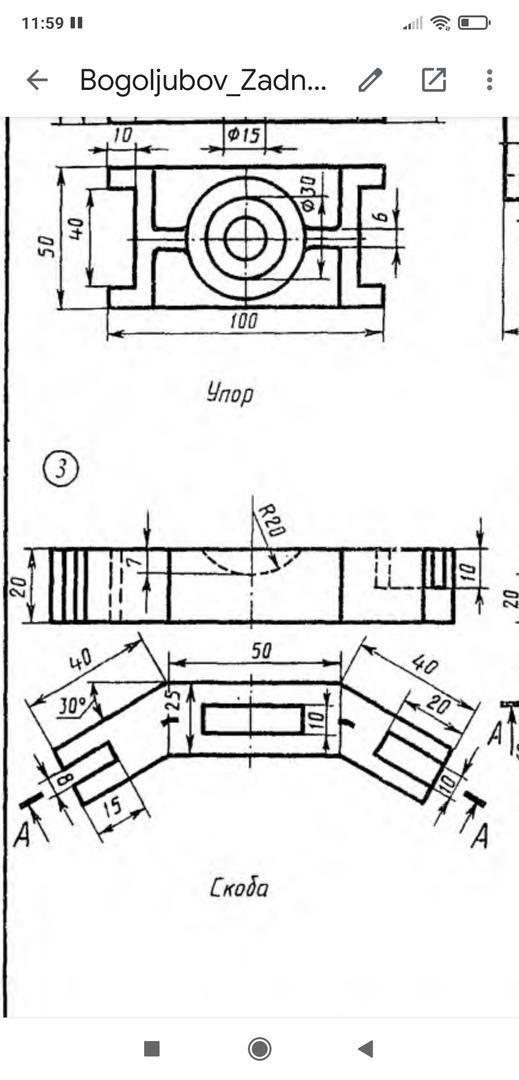

Под цифрой 3 сделать половину фронтального разреза с половиной вида спереди,срочно,помогите пожалуйста,даю 30 баллов!!!
Приложения:
Ответы
Автор ответа:
1
Ответ:
Объяснение:
Для этой детали сделать 1/2 вида + 1/2 фронтального разреза нет возможности, т.к. деталь несимметричная.

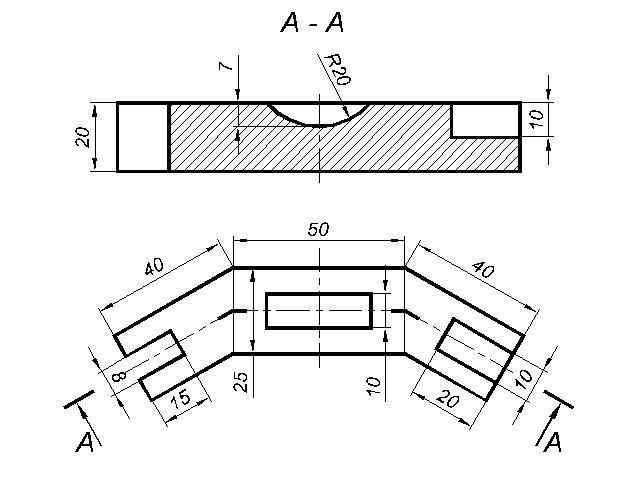

Главный вид заменила ломаным разрезом А-А.
Приложения:
kamil200354:
Надеюсь правильно
