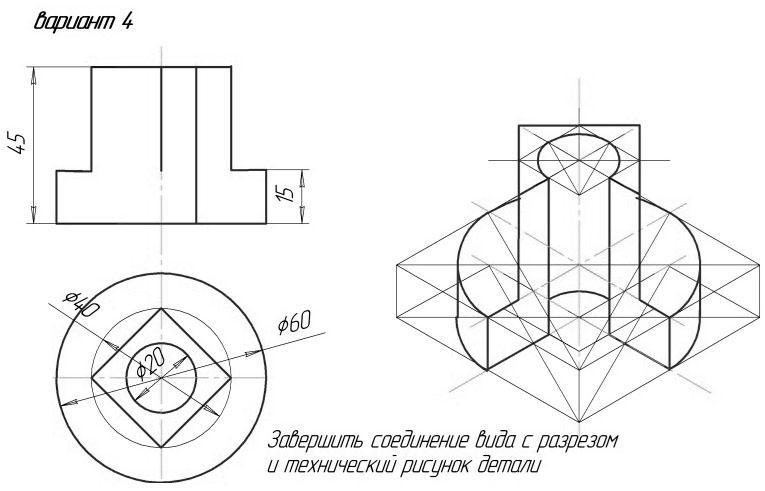

Нарисуйте пожалуйста
даю 100 баллов

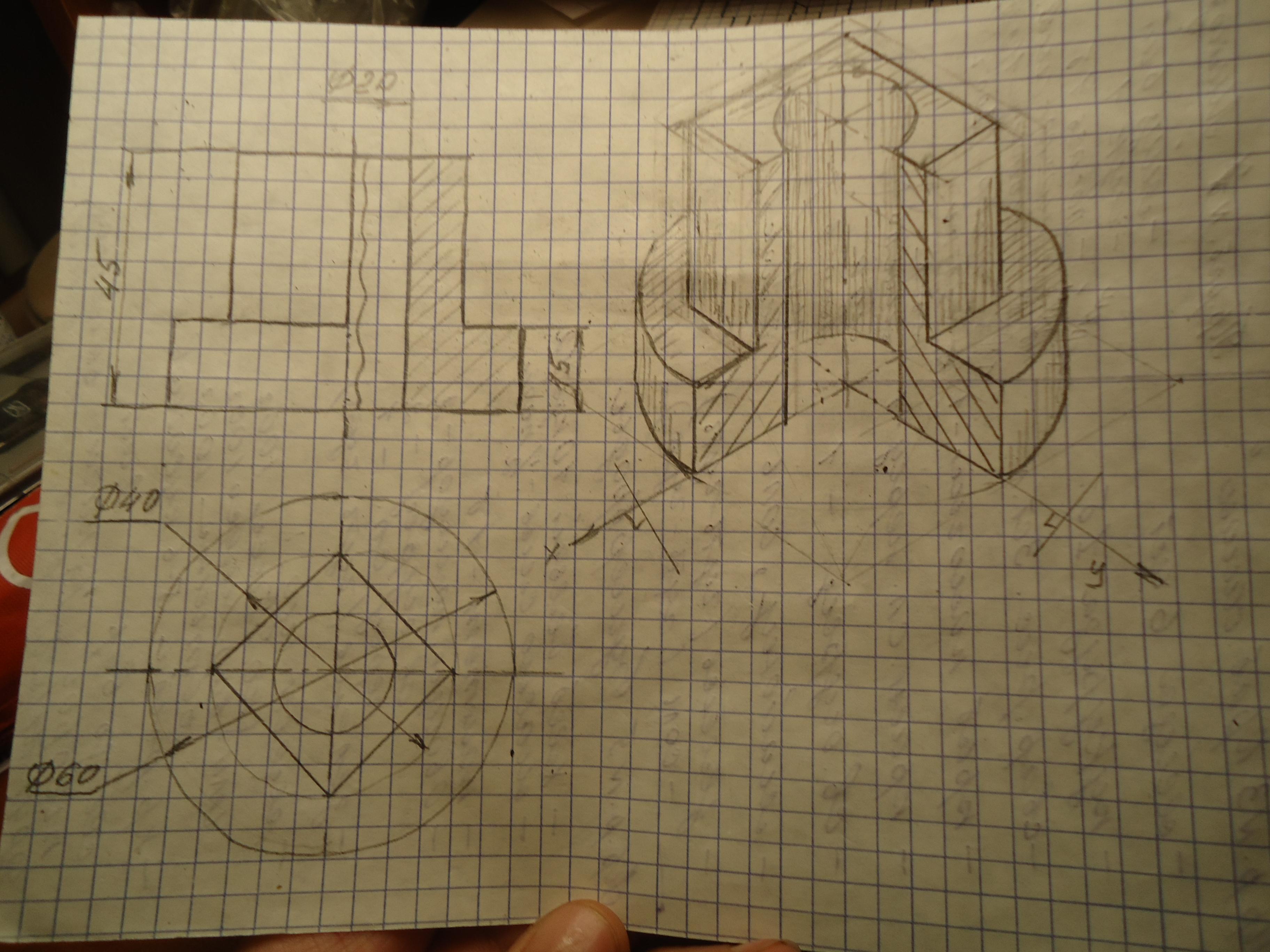

Ответ: Соединение половины вида и половины разреза на чертеже и технический рисунок см. на фото.

Объяснение:

    На виде спереди разграничительной линией между видом и разрезом будет волнистая линия, смещённая вправо от оси симметрии, т.к. надо не потерять ребро правильной четырёхугольной призмы по центру чертежа.

   Построение технического рисунка по правилам ГОСТа выполняется от руки с сохранением пропорций на глаз. Вы строили точно по размерам, но есть ошибка при выполнении призмы. Расстояние от центра вдоль оси х и оси у надо брать равным половине стороны квадрата, т.е 15 мм. Кроме этого верх детали построен неверно. Штриховать сечения надо перпендикулярно осям х и у. Я нанесла на оси маленькие перпендикуляры осям х и у..

  Технический рисунок подразумевает нанесение штрихов, показывающих затемнённые зоны при условии, что свет падает сверху из-за левого плеча смотрящего.

     Надеюсь, что смогла вам помочь.
