Черчение 9

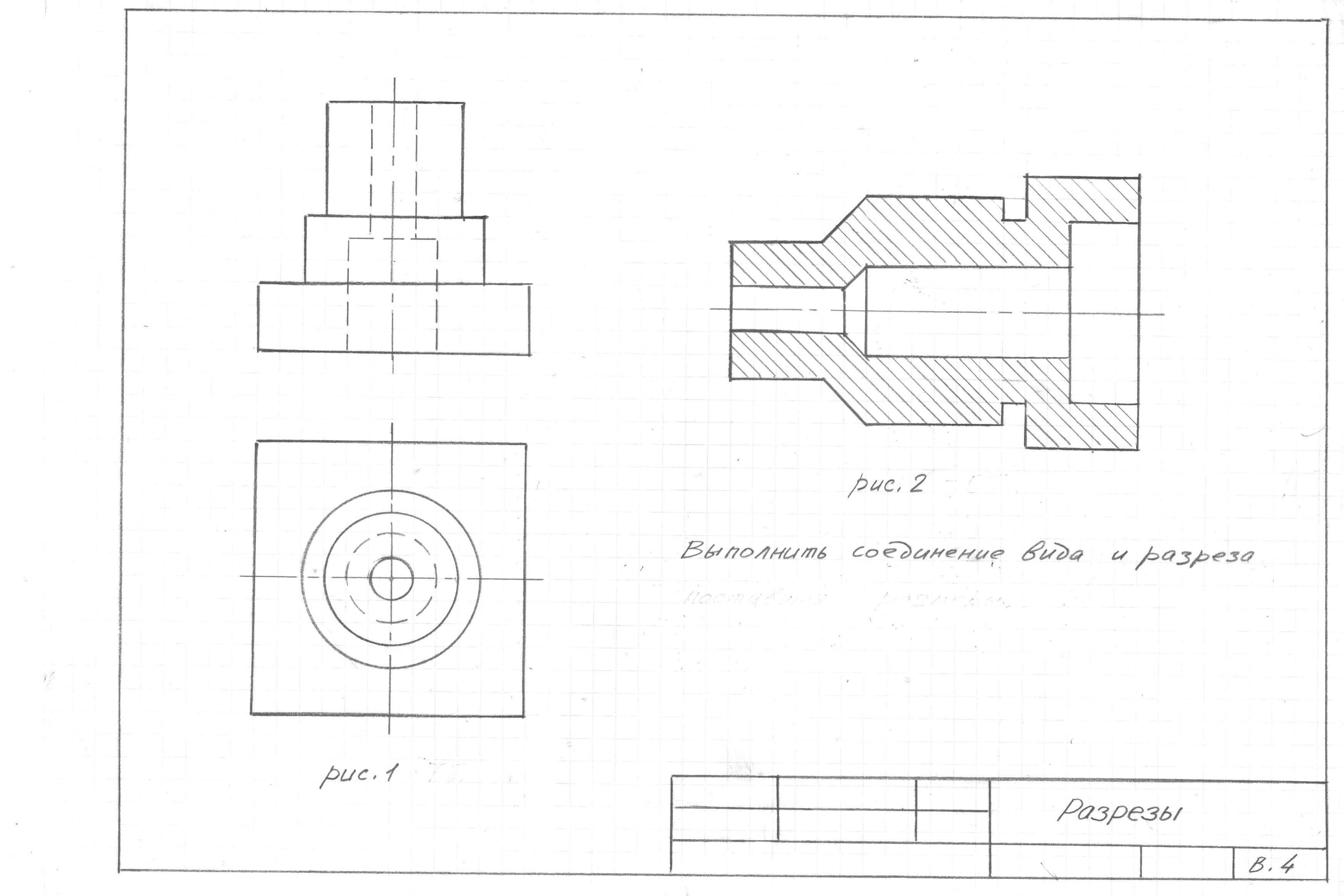

Нарисуйте пожалуйста
Даю 100 баллов

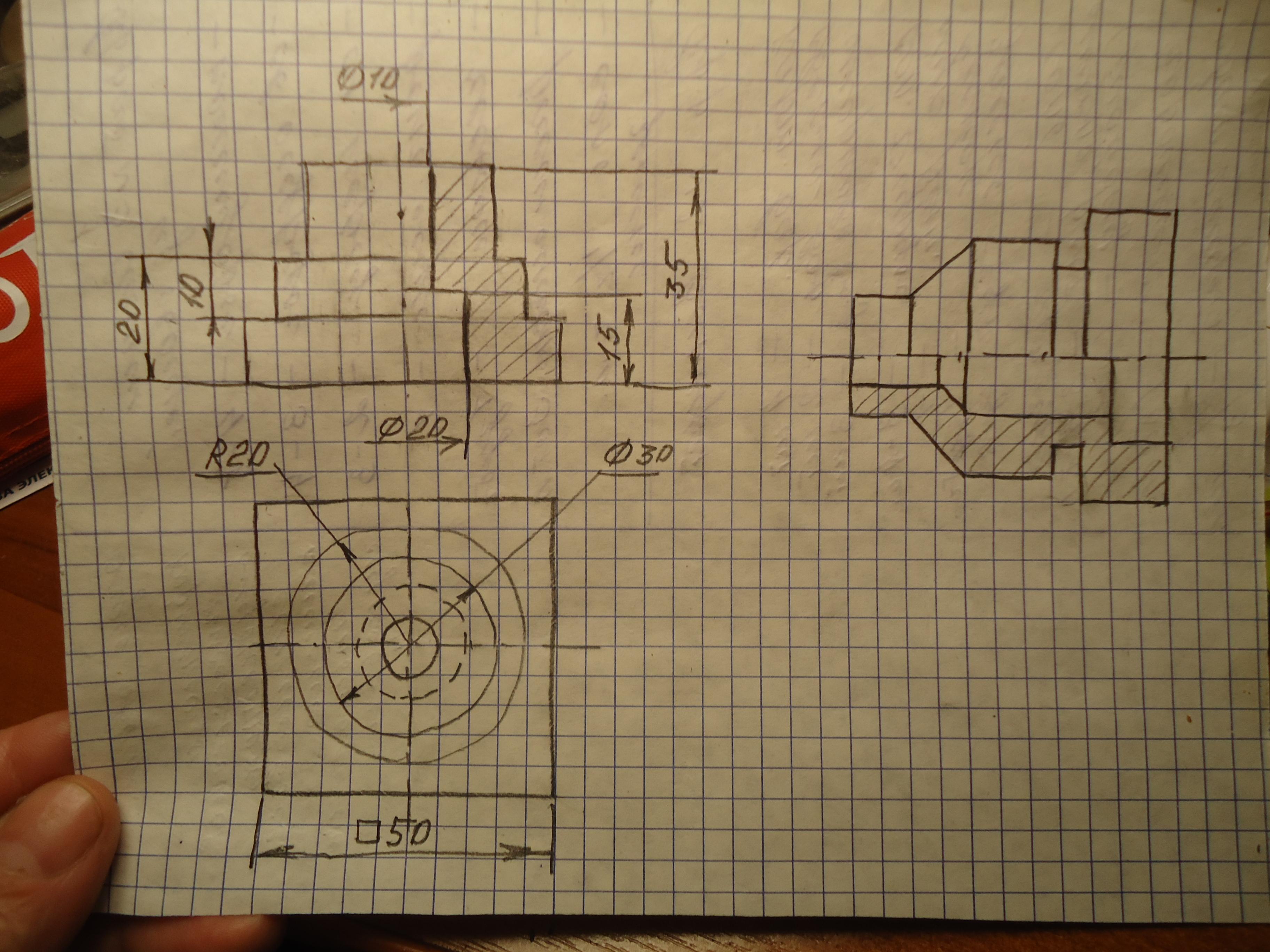

Ответ: Построение соединения половины вида и половины разреза см. на фото.

Объяснение:

Для рис.1 я поставила размеры, если это нужно. Половина разреза всегда расположена справа от оси симметрии.

Для рис.2 размеры не ставила. Половина разреза для деталей такого типа всегда расположена ниже оси симметрии.

   Надеюсь, что помогла вам.
