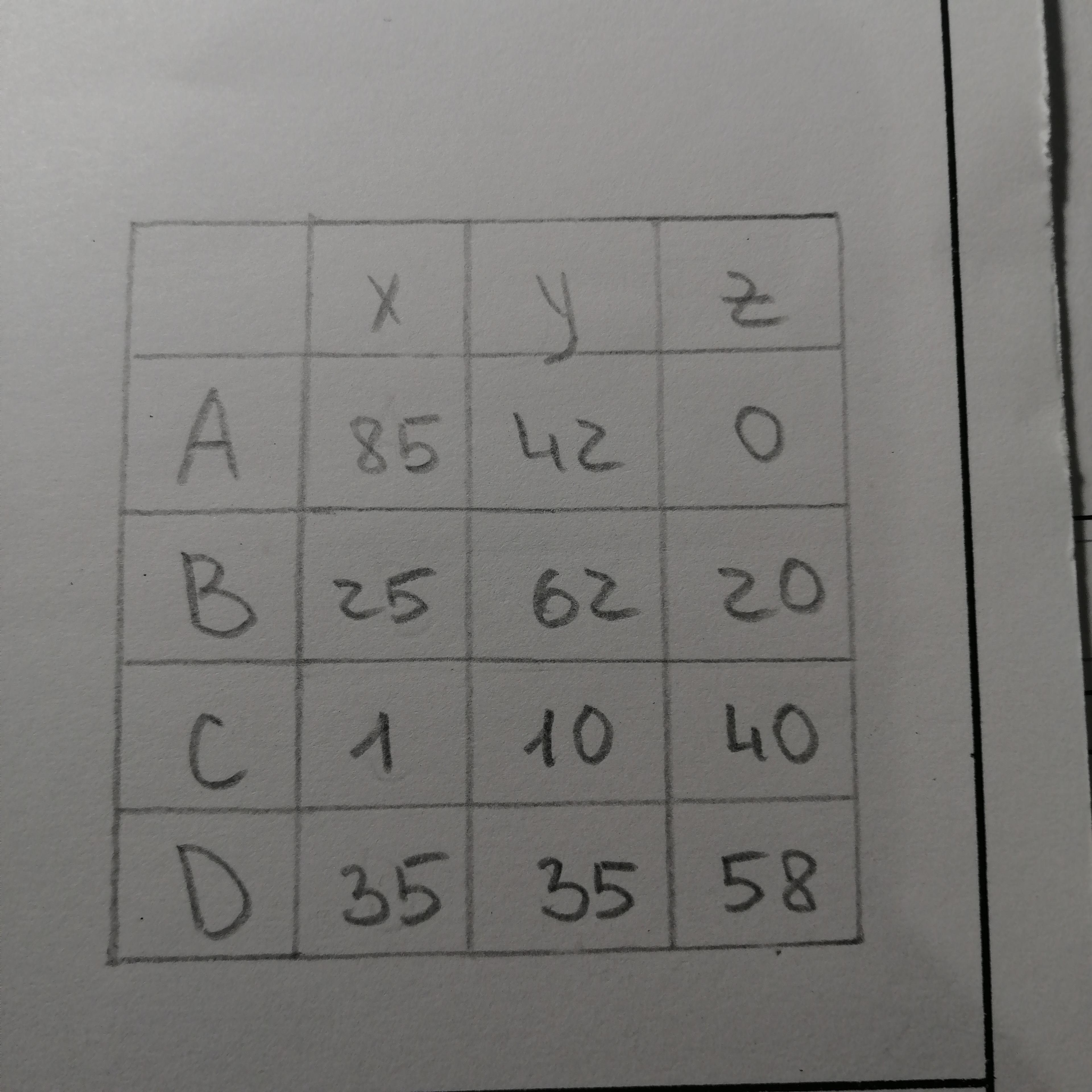

Помогите, пожалуйста ЧЕРЧЕНИЕ 30 БАЛЛОВ
Надо сделать Эпюр

Ответ:

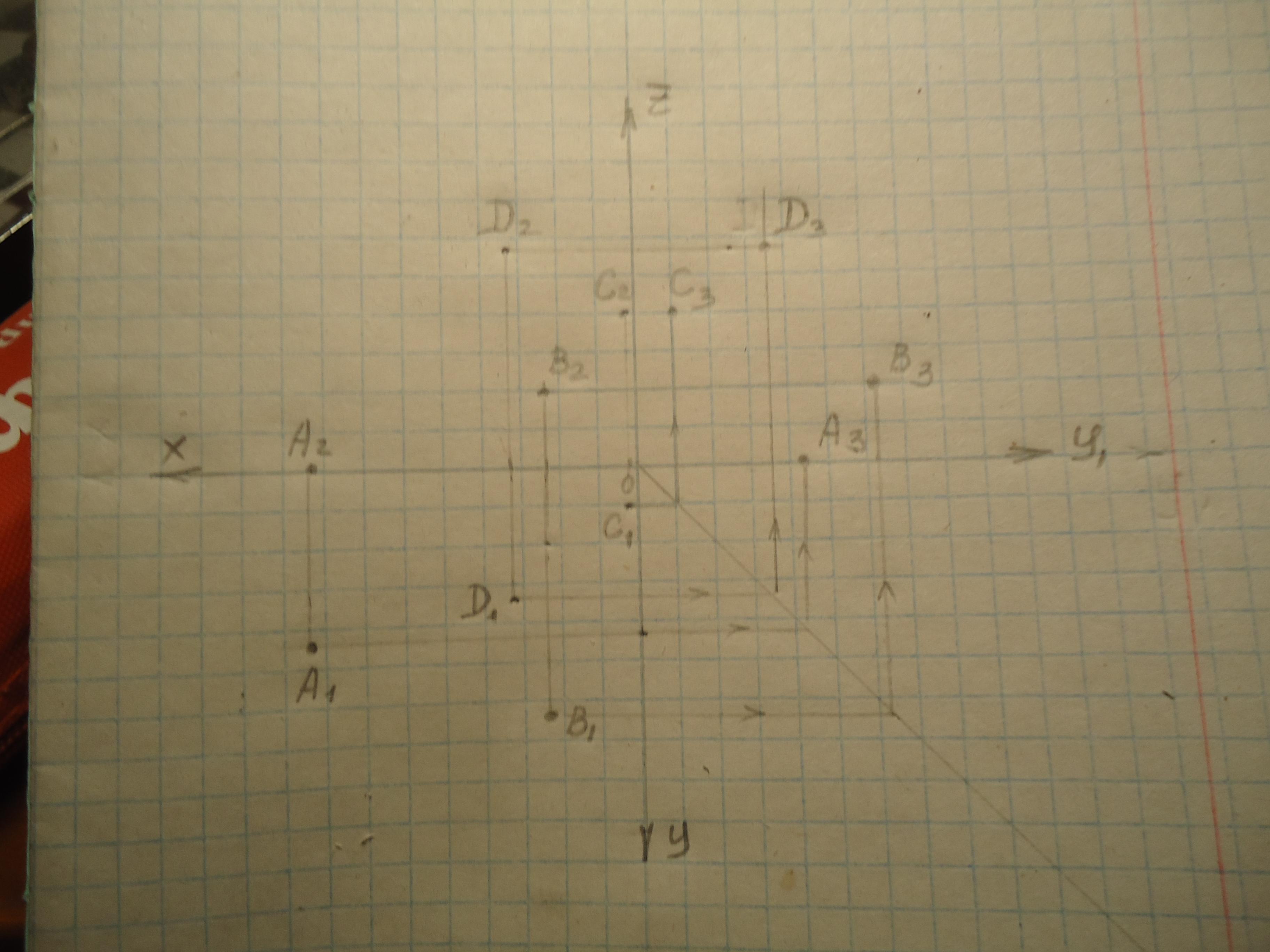

Положение точек А,В,С и D на плоскостях проекций см. на фото.

1) Для точки А надо отступить по оси Х 85 мм, опуститься вертикально вниз ( вдоль оси У) на 42, получим проекцию А₁ .

Поднимемся выше оси Х (вдоль оси Z) на 0, получим проекцию А₂.

Расстояние по оси У₁ такое же, как по оси У - 42 мм, а по оси Z - 0 мм. Получили проекцию А₃.

   Также искать проекции остальных точек. Надеюсь, что объяснила понятно.

Я строила точки с координатами в два раза меньше, чем в таблице, поэтому при построении у вас получится всё так же, только крупнее.

          Вряд ли в задании просто найти их. Наверно это часть задания. Чаще всего в таком задании надо найти расстояние от точки D до треугольника АВС. А что у вас?
