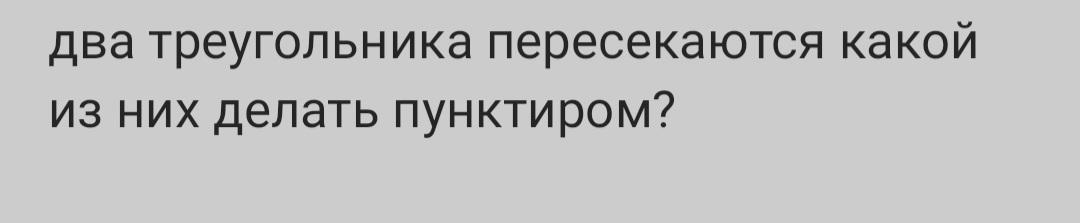

СРОЧНО ПОЖАЛУЙСТА
Черчение
Ответы
Ответ:
1) Сначала надо найти , по какой линии пересекаются два треугольника.
Для этого заключаете одну из сторон любого треугольника в горизонтально проецирующую плоскость, и обозначив точки пересечения этой стороны треугольника со сторонами другого треугольника, находите на фронтальной проекции точку пересечения стороны первого треугольника с линией, принадлежащей второму треугольнику. Эта точка - точка линии пересечения треугольников.
Тоже самое проделать с другой стороной первого треугольника и найти вторую точку линии пересечения треугольников.
Проводите линию пересечения.
2) Используя любую точку пересечения сторон треугольников с одной стороны от линии пересечения на фронтальной проекции, определяете с помощью горизонтальной проекции , какая из этих двух точек к вам ближе. Сторона этого треугольника и будет видимой в выбранном пересечении на виде спереди. До линии пересечения треугольников этот треугольник будет проведён сплошной основной толстой линией, а второй треугольник 0- штриховой.
С другой стороны линии пересечения будет всё наоборот.
3) Аналогично отработать с проверкой видимости точек, взяв точку пересечения сторон с одной стороны от линии пересечения треугольников на виде сверху и определить , какая из точек находиться выше. Тот треугольник и будет видимым с этой стороны от линии пересечения треугольников, а с другой стороны от линии пересечения - всё наоборот.
Надеюсь, что понятно объяснила, как определить видимость частей треугольников, не видя сам чертёж.
